LTC1068产品系列由四个单片时钟可调滤波器构建块组成。每个产品包含四个匹配的，低噪声，高精度的二阶开关电容滤波部分。外部时钟调谐每个二阶滤波器部分的中心频率。LTC1068产品的不同之处在于它们的时钟与中心频率比。时钟中心频率比设置为200:1 (LTC1068-200)， 100:1 (LTC1068)， 50:1 (LTC1068-50)或25:1 (LTC1068-25)。外部电阻可以修改时钟与中心的频率比。高精度，高性能，四二阶，双四阶或单八阶滤波器可以设计与LTC1068系列产品。使用LTC1068产品设计滤波器完全支持FilterCAD 2.0设计软件用于Windows 。所有LTC1068器件的内部采样率都是时钟频率的两倍。这允许输入信号的频率在混叠发生之前接近时钟频率的两倍。LTC1068-200, LTC1068和LTC1068-25的最大时钟频率为6MHz，±5V电源;LTC1068-50为2MHz，单5V电源。对于低功耗滤波器应用，LTC1068-50电源电流为4.5mA，单5V电源和2.5mA，单3V电源。LTC1068产品采用28针SSOP表面贴装封装。LTC1068(100:1部分)也提供24引脚DIP封装。以下四个电路是LTC1068产品可以实现的特定应用滤波器的典型示例。

LTC1068-200超低频线性相位低通滤波器

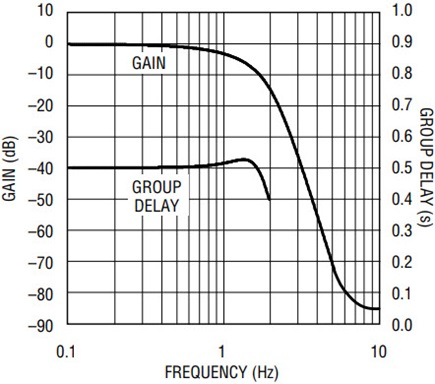

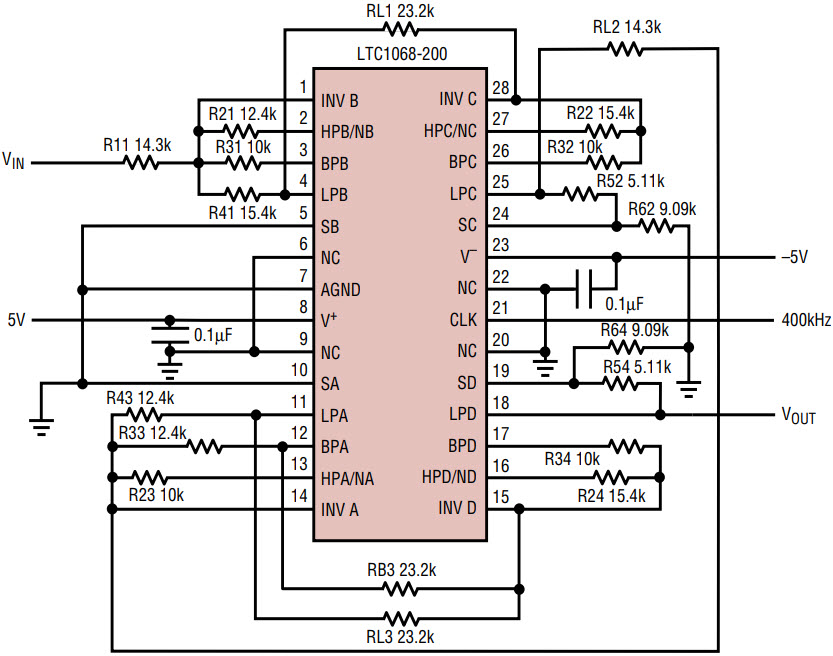

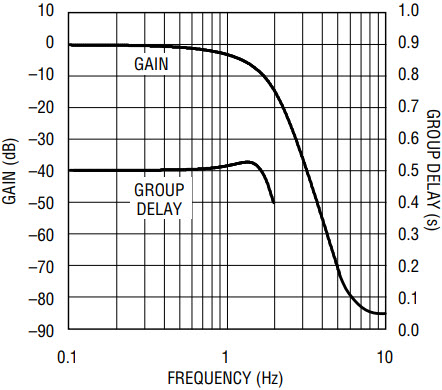

图1显示了LTC1068-200线性相位1Hz低通滤波器原理图，图2显示了其增益和组延迟响应。该滤波器的时钟频率是-3dB频率(f(-3dB)或f(CUTOFF))的400倍。当最小化混叠误差可能是一个重要的考虑因素时，该滤波器的大时钟对f(CUTOFF)频率比在超低频滤波器应用中是有用的。例如，图1所示的1Hz低通滤波器需要400Hz时钟频率。对于该滤波器，可以产生混叠误差的输入频率在795Hz到805Hz (2 × f(CLK)±5 × f(-3dB))的频带内。对于大多数极低频信号处理应用，信号频谱小于100Hz。因此，图1的滤波器将处理非常低的频率信号，没有明显的混叠误差，因为它的时钟频率为400Hz，混叠输入在800Hz左右的小频带内。

LTC1068-50单3.3V低功率线性相位低通滤波器

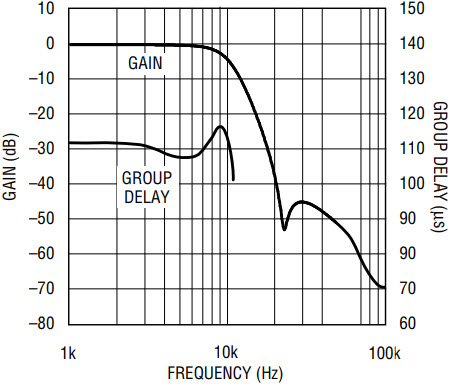

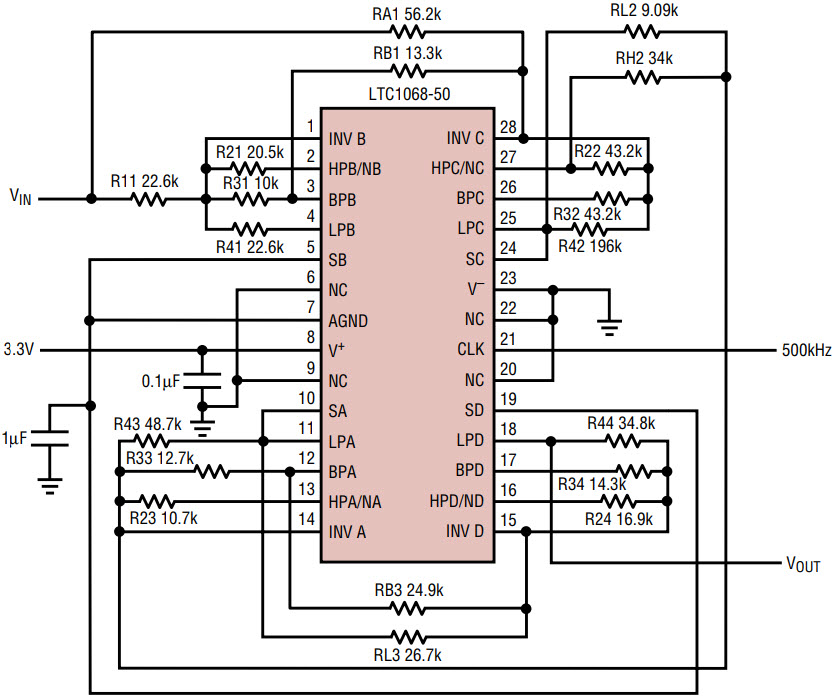

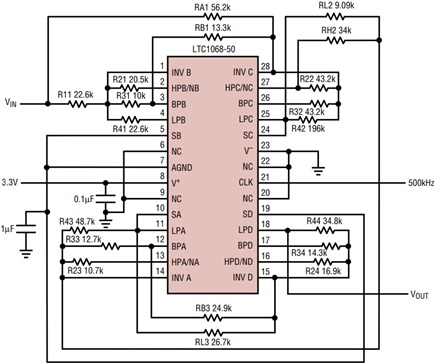

图3是基于ltc1068 -50的单3.3V低功耗线性相位低通滤波器的原理图。时钟与f(CUTOFF)之比为50:1 (f(CUTOFF)为-3dB频率)。图4显示增益和组延迟响应。滤波器通带中的平坦群延迟响应意味着线性相位。线性相位滤波器具有非常小的超调的瞬态响应，并且稳定得非常快。在数字通信发射机或接收机中，线性相位低通滤波器用于处理具有最小码间干扰的通信信号。该滤波器的最大时钟频率为单个3.3V电源的1MHz和单个5V电源的2MHz。典型的电源电流是3mA单3.3V电源和4.5mA单5V电源。

LTC1068-25选择性带通滤波器时钟可调至80kHz

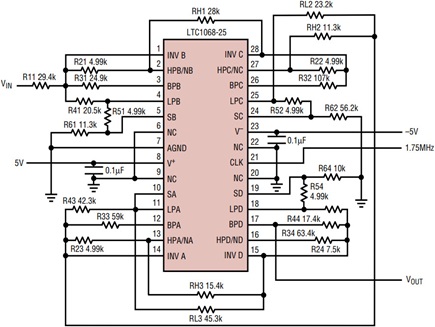

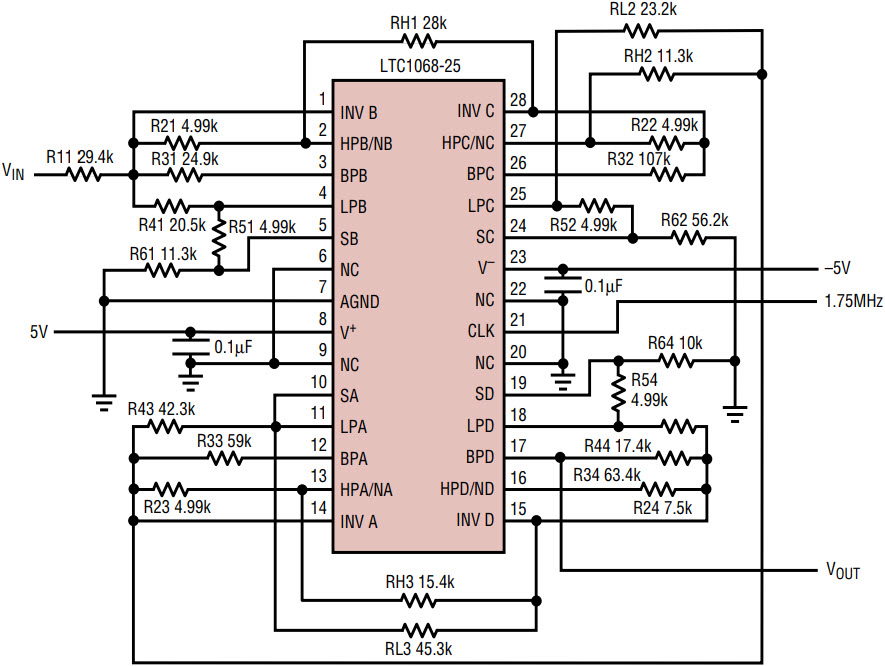

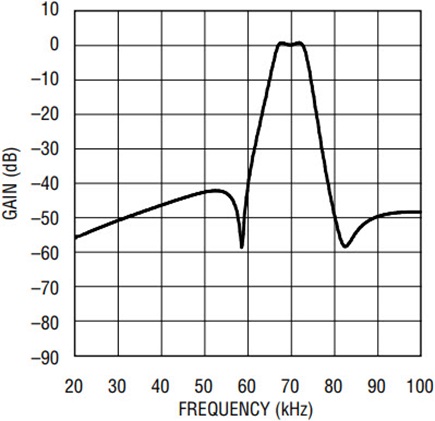

图5显示了一个基于LTC1068-25的70kHz带通滤波器，工作在双5V电源下。时钟中心频率比为25比1。图6显示了图5的带通滤波器的增益响应。该滤波器的通带从0.95 × f(CENTER)扩展到1.05 × f(CENTER)。在0.8 × f(CENTER)和1.15 × f(CENTER)时阻带衰减大于40dB。中心频率可以时钟调谐到80kHz与双5V电源和40kHz与单5V电源。使用FilterCAD, LTC1068-25可用于实现比图6所示的选择性更低的带通滤波器，该滤波器可以使用双5V电源将时钟调谐到160kHz。

LTC1068方波正交振荡器滤波器

图7显示了基于LTC1068的滤波器的原理图，该滤波器专门设计用于从cmos级方波输入产生低谐波失真的正弦和余弦振荡器。图7电路的参考正弦波输出位于引脚15(24引脚LTC1068封装上的BPD)，余弦输出位于引脚16(24引脚LTC1068封装上的LPD)。这个正交振荡器的输出频率是滤波器的时钟频率除以128。CMOS CD4520除以128计数器的输出与一个0.47µF电容耦合到LTC1068滤波器的输入，该滤波器使用双5V电源。滤波器的时钟频率是CD4520计数器的输入。

LTC1068滤波器设计用于通过方波的基频分量，并衰减任何高于基频分量的谐波分量。一个理想的方波(50%占空比)将只有奇数次谐波(3、5、7等)，而一个典型的实用方波的占空比小于或大于50%，也将有偶数次谐波(2、4、6等)。图7的滤波器对于频率等于滤波器时钟频率除以128的方波输入，在第2次和第3次谐波处有一个阻带陷波。对于±2.5V方波输入，滤波器的正弦波输出(引脚15)为1V(RMS)，对于高达16kHz的输入频率，其THD(总谐波失真)小于0.025%，对于高达20kHz的频率，其THD小于0.1%。余弦输出(在引脚16上，参考引脚15的正弦波输出)为±2.5V方波输入1.25V(RMS)，频率高达20kHz时THD小于0.07%。

20kHz的频率限制是由于CD4520;使用74HC型除以128计数器，可以使用图7中基于ltc1068的滤波器生成高达40kHz的正弦波和余弦波。

LTC1068产品系列:多功能滤波器构建模块，1Hz至200kHz

前面的四个滤波器示例是可以用LTC1068产品系列设计的各种滤波器的典型示例。作为一般的选择指南，建议如下:对于低噪声和低于20kHz的低频滤波器，使用LTC1068-200;对于低于40kHz的低噪声和低频滤波器，使用LTC1068;对于高达20kHz的低功率滤波器，使用单个3V至5V电源，应选择LTC1068-50;对于频率范围为40kHz至200kHz的滤波器，使用LT1068-25。FilterCAD设计软件将为大多数滤波器应用推荐合适的LTC1068器件。对于某些特定应用的滤波器设计，适当的LTC1068器件的选择可能并不明显，线性技术应用工程师的协助将会有所帮助。

基于ltc1068的半定制滤波器

对于单个8阶或双4阶滤波器的特定应用滤波器要求，可以在带有内部薄膜电阻的16引脚SO封装中获得定制版本的ltc1068系列产品。时钟与中心的频率比也可以高于或低于200:1,100:1,50:1或25:1。详情请与LTC市场部联系。
