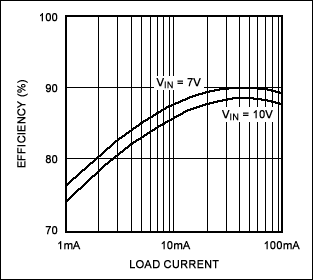

图1的电路将5V转换为-12V至-22V的可调输出，适合用作lcd的背板偏置电源。该电路包括一个开关调节器，将输入电压提升到一个高的正电压(Q3的顶部)，以及一个电荷泵，将这个电平转换为负输出电压。该方案提供了良好的负载调节，并允许使用经济，低侧，n沟道MOSFET开关(Q3)。效率(整个输出范围90%左右)超过了大多数反相拓扑转换器(图2)。

Q1和Q2形成一个可控硅，当内部电源开关(VS和LX端子之间)关闭时，可控硅导通。可控硅动作释放Q3的栅极电容，因此它可以快速关断。电位器R1调节输出电压。

如果电池电压超过输出电压的绝对值，输出不会像正常升压调节器那样跟踪输入。相反，电荷泵和反馈回路保持正确的输出值，代价是高噪声和低效率(低于等效线性调节器)。
