LTC1427-50是一个带有SMBus接口的10位电流输出DAC。该器件在室温下提供精度50µA±1.5%的满量程电流(室温下±2.5%)，宽输出电压直流合规性(从- 15v到(V(CC) - 1.3V))，并保证在宽电源电压范围内的单调性。它是一个理想的部分，应用于对比度/亮度控制或电压调节的反馈回路。

描述

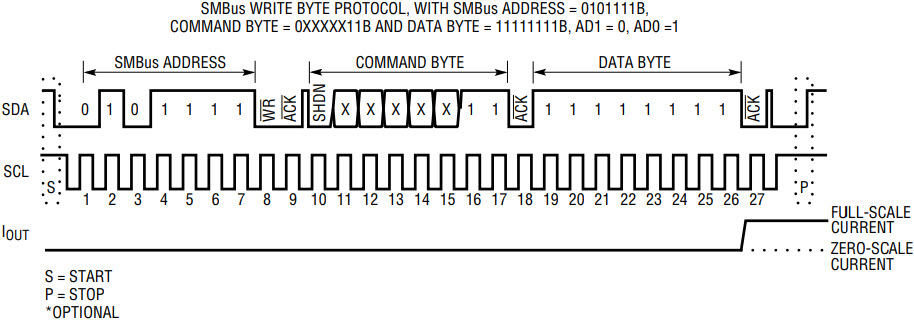

LTC1427-50使用标准的2线I(2)C或SMBus接口与外部电路通信。操作顺序(图1)显示了SMBus上的信号。当母线不使用时，SDA和SCL这两条母线必须是高电平。在这些线路上需要外部上拉电阻。LTC1427-50是一个仅接收(从)设备;系统主机必须应用写字节协议(图1)与LTC1427-50通信。

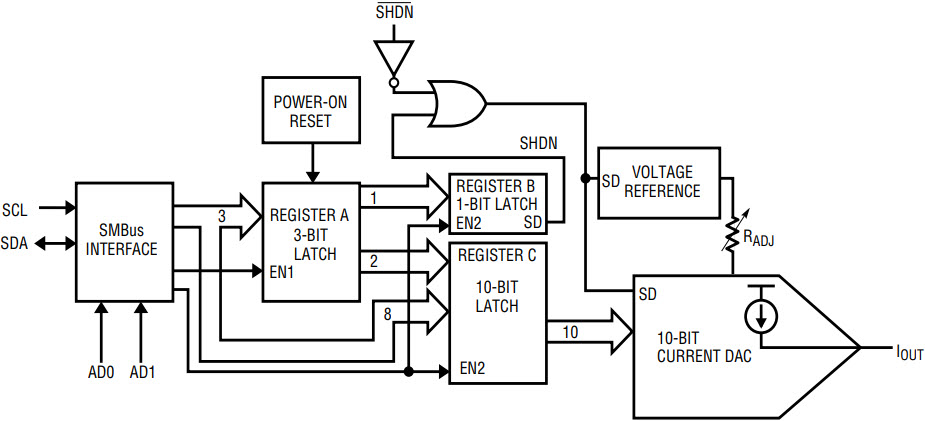

主机将LTC1427-50置于START状态并传输一个7位地址。然后写位变为0。LTC1427-50确认并发送命令字节。LTC1427在确认脉冲的下降沿再次确认并将命令字节的活动位锁存到寄存器A(参见图2中的框图)中。然后主机发送数据字节;LTC1427-50确认收到数据字节;最后，寄存器A的8位数据字节和最后两个输出位(10位输入数据的两个msb)在最终确认的下降沿处锁存到寄存器C中，DAC电流输出假定新的10位值。停止条件是可选的。

LTC1427-50可以响应四个7位地址之一。前5位是出厂编程的，总是01011。最后两个LSB地址位由用户通过AD1和AD0编程(表1)。当AD1和AD0都连接到V(CC)时，上电后，10位内部寄存器C复位为1000000000B, DAC输出设置为中频。如果AD1或AD0接地，上电时，寄存器C复位为0000000000B, DAC输出设为零。对于LTC1427-50，源电流输出(I(OUT))可以从- 15v偏置到(V(CC) - 1.3V);精密满量程电流在室温下修剪为±1.5%，在商业温度范围内修剪为±2.5%。

关闭LTC1427有两种方法(参见图2)SHDN引脚或通过SMBus接口发送的命令字节的第7位的逻辑高电平将使LTC1427进入关闭模式。在关机模式下，内部保留数字数据，电源电流通常降至仅12µA。

数字控制液晶偏压发生器

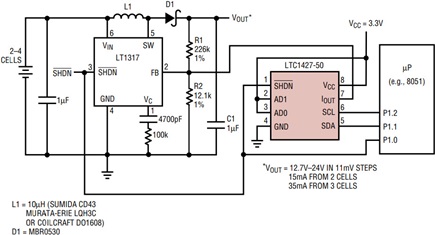

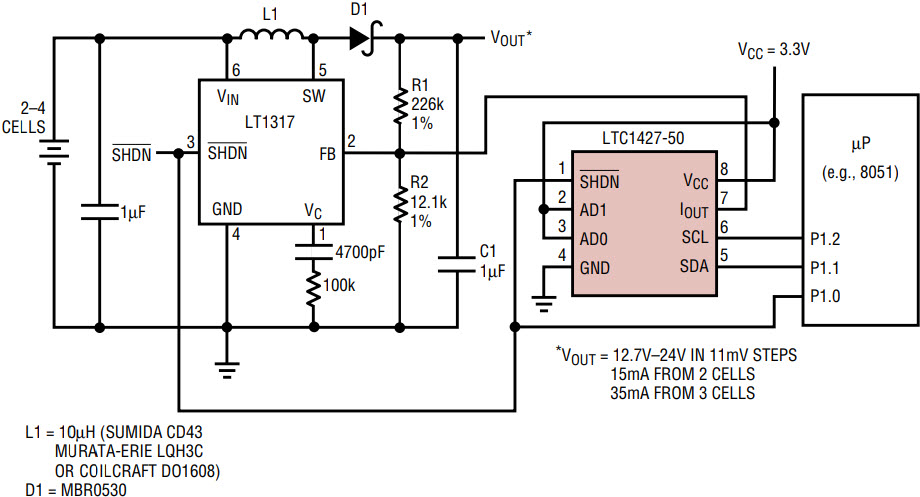

图3是使用标准SMBus 2线接口的数字控制LCD偏置发生器的原理图。LT1317配置为升压转换器，输出电压(V(OUT))由反馈电阻R1和R2的值决定。LTC1427-50的DAC电流输出连接到LT1317的反馈节点。LTC1427-50的DAC电流输出根据通过SMBus发送的数据增加或减少。由于DAC输出电流在0µA到50µA之间变化，输出电压控制在12.7V到24V之间。DAC输出电流的1LSB变化对应于输出电压的11mV变化。

使用SMBus接口的数字控制CCFL电流

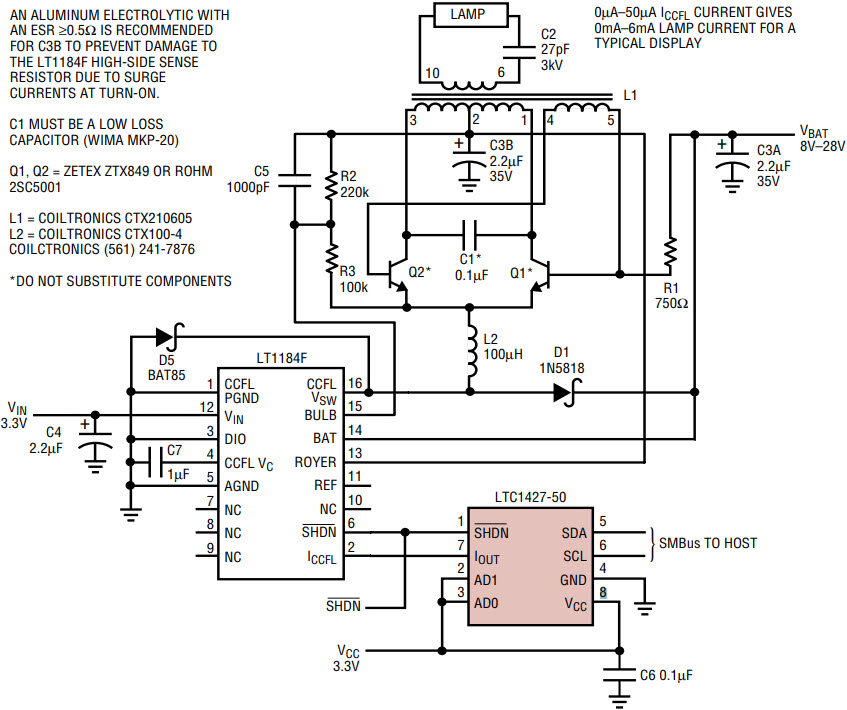

图4是使用SMBus串行接口的90%效率的数字控制浮动CCFL灯电源的原理图。DAC电流输出连接到LT1184F的I(CCFL)引脚。DAC输出电流范围为0µA至50µA，该电路为典型显示器提供0mA至6mA的灯电流。改变灯电流从其最小到最大水平调整灯的强度，因此，显示亮度。

结论

LTC1427-50是一款精密10位50 μ a全尺寸DAC，可直接与I(2)C或SMBus接口通信。它工作范围宽，功耗低，保证单调性，并封装在流行的SO-8中。它是理想的应用，如对比度/亮度控制，输出电压调节电源和其他电位器的应用。
