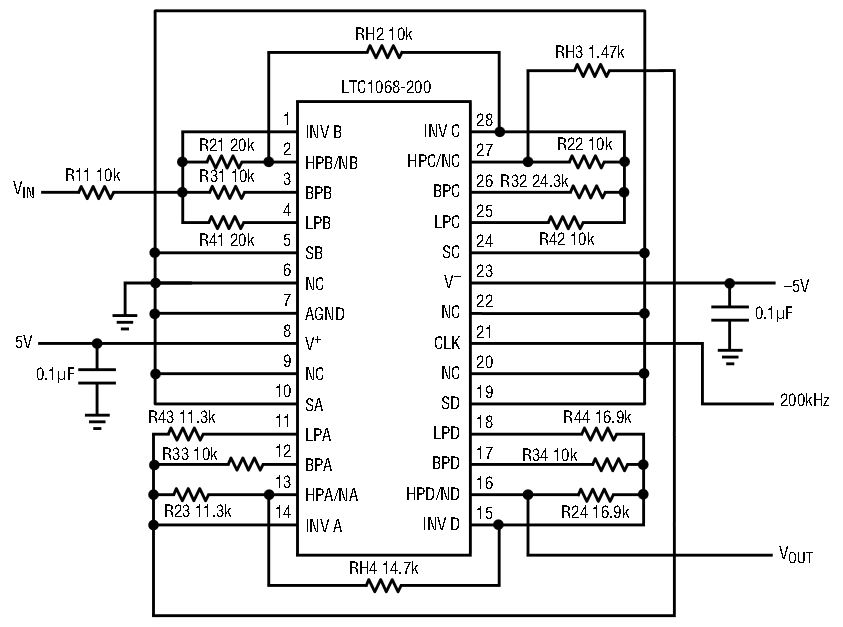

图1中的电路是用LTC1068-200(一个开关电容滤波器(SCF)构建块)构建的1kHz 8阶巴特沃斯高通滤波器。在过去，商业上可用的开关电容滤波器由于其采样数据的性质，用作高通滤波器的用途有限。当滤波器的采样时钟与输入信号混合时，采样数据系统会产生杂散频率。这些伪频率可以包括时钟和输入的和和差，以及它们的谐波的和和差。滤波器的输入必须限制频带，以去除将与时钟混合并最终进入滤波器通带的频率。不幸的是，高通滤波器的通带在频率上向上延伸是其本质。如果你不得不对输入信号进行过多的频带限制，你也会限制滤波器的通带，因此它的用处也就有限了。

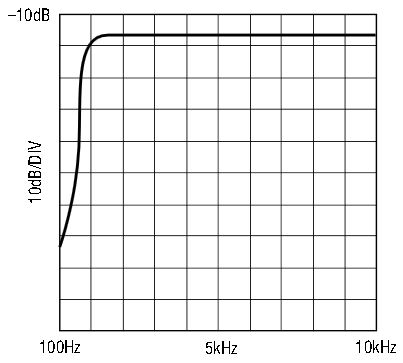

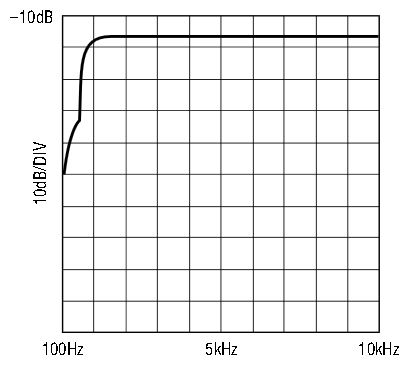

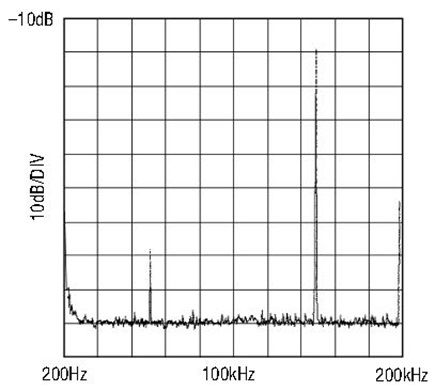

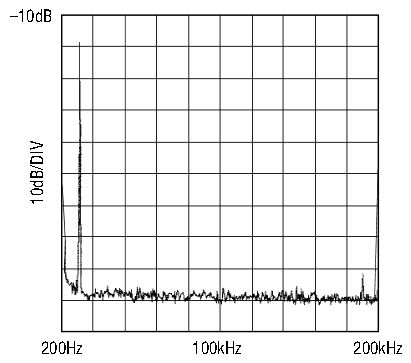

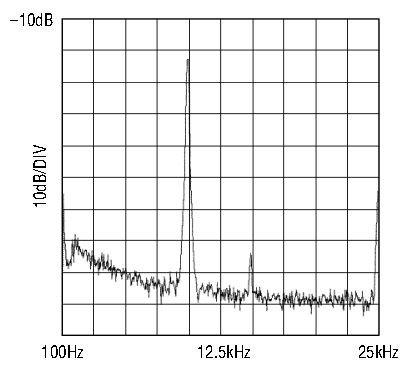

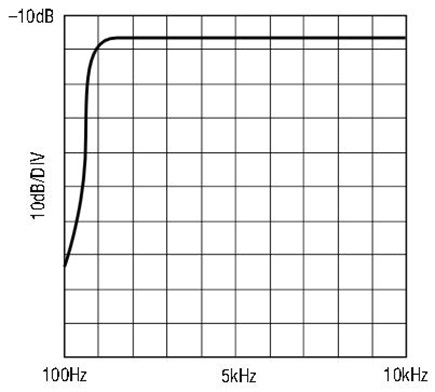

使这个滤波器与众不同的是200:1的时钟中心频率比(CCFR)和LTC1068-200的内部采样方案。图2a显示了滤波器在100Hz到10kHz频率范围内的幅值响应。为了进行比较，图2b显示了使用LTC1068-25构建的相同过滤器。这是一个25:1的CCFR部件。200:1 CCFR滤波器在阻带中提供了近30dB的最终衰减。高通滤波器的标准幅频图可以被误导，因为它掩盖了前面提到的引入通带的一些杂散信号。图3a是200:1滤波器的频谱图，输入上有一个10kHz的音调。该图显示LTC1068高通滤波器的无杂散动态范围(SFDR)超过70dB。事实上，该滤波器具有70dB SFDR的所有输入信号高达100kHz。在200kHz采样数据系统中，通常需要将输入限制在100kHz(奈奎斯特频率)以下。由于LTC1068使用双采样技术，其有用的输入频率范围扩展到奈奎斯特频率甚至更高，尽管需要一些小心。图3b显示了输入频率为150kHz的LTC1068-200高通滤波器。在50kHz有一个杂散信号，但即使没有输入滤波，SFDR仍然是60dB。对于100kHz至150kHz的输入信号，该滤波器的SFDR至少为60dB。用LTC1068-25构建的同一滤波器的SFDR图如图4所示。请注意，较低的CCFR(25:1)部分仍然管理一个可观的55dB SFDR与10kHz输入。LTC1068-25主要用于带限制应用，如低通和带通滤波器。

注意:

本文中的滤波器是使用Linear Technology的FilterCAD (2.0版)用于Windows 设计的。该程序使这些过滤器的设计和优化快速和容易。
