单片AD7804和AD7805由4个10位电压输出数字转换器组成。的AD7804(图1)有一个3线串行数字接口，并被安置在一个16针DIP或SO。的AD7805可以并行加载10位，或者在8位总线上以两个字节(8 + 2)加载;它被封装在一个28针DIP, SO，或SSOP。该器件工作在3.3 V(±10%)到5 V(±10%)的电源，即从3 V到5.5 V，输出电路可以在轨道之间摆动。

全cmos AD7804和AD7805节省电力。除了在正常工作时具有低功耗(最大66 mW)外，它们在系统待机(仅参考工作)时的额定最大功耗为1.38 mW，在关机时的额定最大功耗为8.25µW(过温)。另外，四个通道可以在不使用时单独切换到待机状态。每个通道都有一个通道控制寄存器来控制其功能;一个系统控制寄存器同时控制所有四个dac。

这些器件具有灵活的参考电压。REFOUT提供1.23伏内部生成参考。在通道寄存器的控制下，每个DAC的参考输入(称为V(BIAS))在内部参考源、REFIN端子(用于外部参考)和一半电源电压(V(DD/)2)之间复用。所选电压V(BIAS)提供单电源电路中双极信号所需的偏置“零”;并且dac的输出量程为1.875 V(BIAS)。该表显示了沿传递函数的重要点，用于双补码编码。

AD7804和AD7805有一个额外的功能，用于独立调整每个输出的偏移量(即，将V(BIAS)对应的输出值定位在任意设置的电平上)。它是一个8位子DAC(如图1所示，作为每个输出电路中的可变加性源)，灵敏度为主DAC的1/16。也就是说，子dac的每次LSB变化增加或减少V(BIAS)/4096，范围约为±3% V(BIAS)。子dac的设置是每个通道控制寄存器控制下的数据输入。

dac是双缓冲的;这使得加载寄存器成为可能，一次一个，然后同时异步更新所有DAC输出。DAC输出可以由系统寄存器一次全部清除，也可以由通道控制寄存器单独清除。3线串行接口允许直接连接到SPI, QSPI和Microwire标准。

B级的简要规格包括±3 LSB最大相对精度误差，±35 mv偏移和满量程增益误差，4µs最大沉降时间为1%，0.002%/%电源抑制，2.5 V/µs摆压率和1 nV-s故障脉冲。指定工作温度范围为-40℃~ +85℃。

应用程序

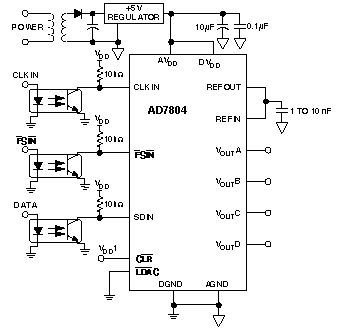

低功耗要求，以及AD7804(以及AD7805)的低成本和小尺寸使它们适用于需要多个10位(或升级的8位)dac的地方。典型的领域包括电压设定值控制，微调电位器更换，自动校准，以及其他仪器和测试功能。串行ad7804可以很容易地在噪声、安全要求或距离必须处理的情况下隔离。图2显示了一个光隔离接口，其中时钟、帧同步和串行数据输入由光耦合器隔离。每个DAC按照写脉冲的第16个串行时钟自动更新。

这些dac是由爱尔兰利默里克的Hans Tucholski设计的。
