这篇文章的类似版本出现在2009年4月23日的EDN杂志上。

如图1所示，通过将升压转换器与线性稳压器组合在一起，可以从负电压电源获得精确的正输出电压。电路的输入和输出能力取决于ic U1 (MAX8574)和U2 (MAX8875)的允许输入/输出电压。在这种情况下，选择U1和U2将-5V的输入电压转换为+3.3V的输出电压。

U1是升压转换器，当其V(CC)引脚连接到公共地(负电源输入的地)时，接收-5V。U1电路输出端的分压器R1/R2提供必要的反馈，使输出电压高于U1的GND引脚10.5V。在FB阈值电压出厂设置为1.226V的情况下，可以使用公式(1.226V/R2)(R1 + R2) = 10.5V来选择R1和R2。通过R1和R2电阻的电流应不小于2µA。U1输出(U2的IN)高于-5V为10.5V，相对于公共地为+5.5V。

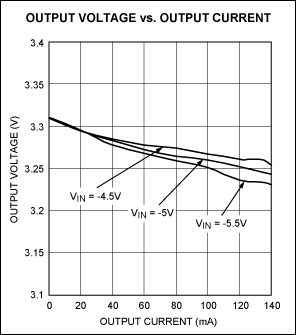

U2是一种线性稳压器，其GND引脚连接到公共地，可接受+6.5V的输入电压。其输出出厂设置为+3.3V。图2显示了图1中输入电压为-4.5V、-5V和-5.5V时输出电压与输出电流的关系。
