如何扩展电流检测放大器的范围

来源：analog 发布时间：2023-09-13

摘要： 使用如图所示的晶体管，通过将两个这样的放大器堆叠在一起，可以使电流检测放大器的允许电压限制加倍。然后，来自底部放大器的电压信号将电流表示为通过感测电阻的电压，乘以两个放大器增益的乘积。

高侧电流检测放大器是相对便宜的器件，它在远高于电流检测信号处理水平的电压下检测电流。这些器件应用的一个限制是电流检测电阻(连接到电流检测放大器的输入端)和数据采集电路的公共(地)之间允许的最大电压差。即使对于新一代电流感应放大器，这个限制也在75V左右。

图1的电路使用两个堆叠在一起的电流感测放大器和单晶体管电压分配方案，可以使该限制加倍。由此产生的电压增益——从顶部放大器的差分输入(其中连接了电流检测电阻)到组合电路的输出(底部放大器上标记为输出)——是放大器增益(每个A(V) = 5)的乘积，总共为25。

图1所示这种电路使能感应电流的电源电压加倍。

图2和图3说明了在差分输入电压和电源电压范围内的电路性能。有关MAX4080F的更多信息和完整的数据表可在www.maximintegrated.com上找到。

图2所示在图1中，输出与差分输入电压呈线性关系。

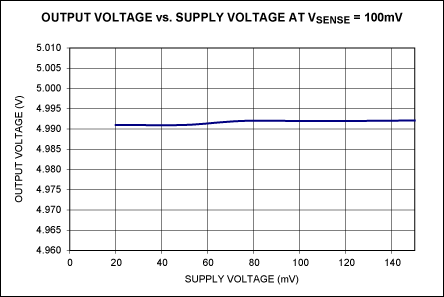

图3 图1电路的输出相对不受电源电压变化的影响。
