摘要： 随着系统集成变得越来越复杂，对具有快速瞬态响应的小型电源的需求变得更加明显。MAX8505通过在小于0.6平方的范围内封装3A输出电流来实现这一点。英寸。
随着系统集成变得越来越复杂，对具有快速瞬态响应的小型电源的需求变得更加明显。MAX8505是一个1MHz频率的内部开关降压调节器，通过在小于0.6平方的范围内封装3A输出电流来实现这一点。英寸。
如今的紧凑型设计要求占地面积小。电源也不例外。
MAX8505是一个3A内部开关降压稳压器，旨在满足这一要求。该部件采用QSOP 16封装，占用与SO-8封装相同的占地面积。其开关频率为1MHz，允许客户在设计中仅使用陶瓷电容器，从而实现小尺寸电源。
图1显示了MAX8505在1MHz下使用所有陶瓷电容的原理图。
图1所示 工作频率为1MHz的MAX8505降压调节器原理图。
MAX8505采用峰值电流模式控制架构，简化了电压反馈环路补偿。简单的II型补偿网络(R1和C8)稳定了其反馈回路，进一步减少了外部分量的影响。上述电路针对50%阶跃负载变化(25% ~ 75%)时初始设定输出电压误差为1%，最大输出电压偏差为5%的情况设计，如图2所示。输出电压设置为3.3V，但可以通过改变反馈电阻分压器(R2, R3和R4)来设置其他输出电压(0.8V至3.3V)。上述电路在0.8V到3.3V的任意输出电压下均稳定。物料清单见表1。
| 指定 | 数量 | 描述 |
| C1, C2 | 2 | 10µF±20% 10V X5R陶瓷电容器(1206)TDK: C3216X5R0J106M |
| C3 c5 c6 c7 | 4 | 0.1µF±10% 50V X7R陶瓷电容器(0603)TDK: C1608X7R1H104KT |
| C4 | 1 | 6.3V X5R陶瓷电容(1210)TDK: C3225X5R0J476M |
| C8 | 1 | 220pF±10% 50V X7R陶瓷电容器(0603)TDK: C1608X7R1H221K |
| 制备过程 | 1 | X7R 50V陶瓷电容器(0603)村田:GRM188R71H332K或TDK: C1608X7R1H332K |
| D1 | 1 | 100mA, 30V肖特基二极管(SOD-523)中央:CMOSH-3 (Top Mark 53) |
| L1 | 1 | 电感线圈工艺:DO3316P-152或DO3316P-102 |
| R1 | 1 | 51.1k欧姆， 1%电阻(0603) |
| R2 | 1 | 33.2k欧姆， 1%电阻(0603) |
| R3 | 1 | 10k欧姆， 1%电阻(0603) |
| R4 | 1 | 536k欧姆， 1%电阻(0603) |
| R5 | 1 | 10欧姆， 5%电阻(0603) |
| R6 | 1 | 2k欧姆， 5%电阻(0603) |
| U1 | 1 | MAX8505EEE(16引脚QSOP) |

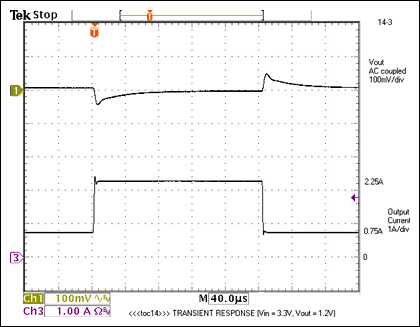

图2 显示了50%阶跃负荷变化时的瞬态响应。
图1所示电路的布局示例如图3所示。该板有四个10盎司的铜层。总面积约为0.58英寸(2)，不包括跳线和POK上拉电阻。
图3
