MAX8515可编程分流稳压器具有0.6V反馈阈值，具有±0.5%的初始精度和一个微小的5针SC70封装。它可以用来建立一个廉价的和微小的LDO只使用外部NPN晶体管和几个小的外部元件。图1显示了LDO电路。

输入电压范围:1.2V ~ 2.5V。输出电压为1.0V。MAX8515的电源电压为2.5V。输出电流可达2A。

LDO电路不使用输出电容。这是可能的，因为LDO的反馈回路的补偿与其输出分离，并且MAX8515误差放大器具有宽带宽(800kHz零交叉频率与1µF补偿电容器，C2)。因此，在没有输出电容的情况下，可以实现小的输出纹波电压和快速的阶跃负载瞬态响应。

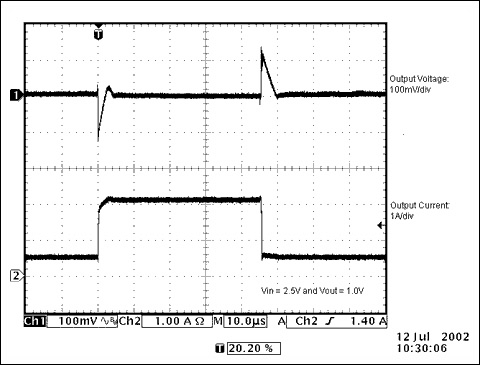

图2为1.5A阶跃负载电流(75%阶跃负载变化)时阶跃负载瞬态响应。瞬态响应在4µs内完成。当负载阶跃变化25%时，最大电压偏差小于40mV，满足1.0V输出±5%的要求。

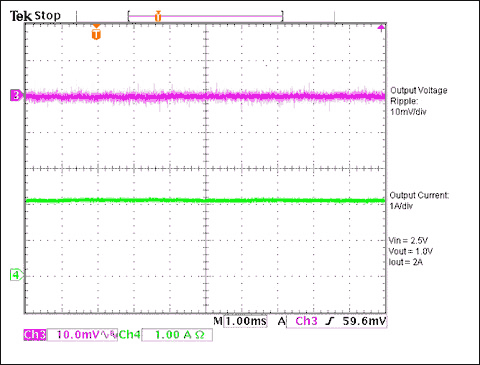

图3为输入2.5V、负载电流2A时的输出纹波电压，峰对峰纹波电压小于3mV。

应该指出的是，图1所示的LDO既不提供短路保护，也不提供过载保护。因此，建议将LDO用作DC-DC变换器后的后置稳压器，可以提供短路保护。占地面积小，成本低，使得LDO在电路板空间和成本特别重要的地方具有吸引力。
