这篇文章的类似版本出现在2007年6月21日的《电子设计》杂志上。

多协议接口ic(如来自Devices的MAX3162)可用于将UART连接到称为点对点全双工(PTP-FD)的RS-485总线体系结构。PTP连接通常要求驱动程序和接收器始终处于启用状态，因此需要在线上“呈现”。当这样的电路板必须适合点对多点半双工系统(PTM-HD)时，整个电路板(通常)必须重新设计(图1)。

然而，一个简单的技巧可以使现有的PTP-FD板(在两个终端之间提供单个链路)用于更复杂的PTM-HD架构(一个主设备和多个从设备，通过多个链路连接)，从而保留和重用已经设计和制造的硬件。

PTP-FD从板总是准备好“听到”来自pdm - hd主单元的询问/命令信号，但只有当它识别到自己的地址时才会回答。为了避免对半双工端的信号传输路径产生任何影响，每个适配器(仅在从板的TX输出上运行)保持自身处于静态状态。当从属输出开始传输时，适配器变得活跃并将该数据传输到中央单元。

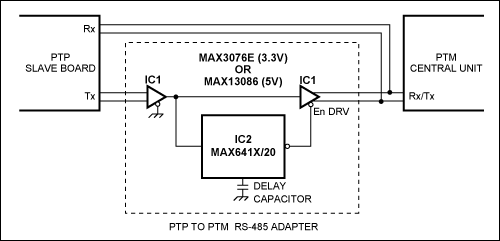

适配器电路由两个器件组成，如图2所示。IC1的RS-485接收器部分(MAX3076E或MAX13086)始终启用。它感知PTP从板的TX输出，驱动定时器(IC2, MAX641X)，并启用IC1的RS-485发送器，通常保持在静态状态。

当备板TX输出从高到低转换(起始位)时触发定时器。然后，它通过endrv信号使能发射机，并在延迟电容器施加的时间间隔内保持endrv状态。计时器由输入信号的下一个高低转换(数据位)重新触发(图3)。延迟电容的值取决于来自PTP从板的TX输入转换、数据包之间的时间和通道之间的切换时间(要寻址的从板)。
