IP电话需要在同一根电缆上传输数据和电源。需要48V的高压电源，以减小电缆中的压降。本应用说明描述了一种DC-DC升压转换器，该转换器可以从此类系统主机中通常可用的12V源提供所需的48V电源。它提供低电压纹波，对防止数据错误至关重要。

12V电源提供隔离。对于一个或两个端口的系统，定制设计的DC-DC转换器比电源模块或“砖块”更合适，因为砖块往往更笨重，更昂贵。它们更适合支持更多端口的系统，这些系统对电力的需求更高。

MAX668是设计DC-DC升压转换器的最佳选择。MAX668是一款电流模式控制器，可在中、重负载下以PWM模式工作，提供高效率和低噪声。功率水平大于20W时，可以实现90%以上的效率。

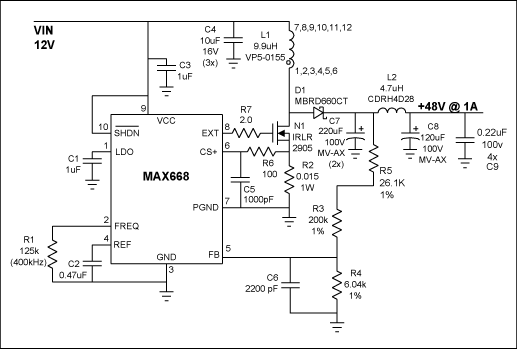

图2的电路有一个48V输出，可以提供高达1安培的电流，足以为具有两个端口的系统供电。L2和C8组成后置滤波器，进一步将纹波电压降低到50mV以下。选择400kHz的开关频率作为开关损耗和电感L1尺寸之间的折衷。增大栅极电阻R7的值会降低电磁干扰噪声，但会增加开关损耗。选择的值为2.0欧姆。在输入电压为12V，满载1安培，输出48V时，电压纹波峰值为36mv，转换效率为91%。
