用大功率白光led代替白炽灯泡，可获得更高的可靠性和更高的发光效率。然而，LED和电池之间的直接连接并不理想。与大多数便携式应用中使用的碱性电池相比，白光led的电源应该更像电流源，并提供更高的工作电压。它还应该调节LED光输出，使其合理地独立于电池的状态。

这款用于白光led的单IC驱动器可从一个或两个碱性电池提供高达1A的功率(图1)。作为电感升压转换器的控制器，该IC包括必要的电源开关。从低至1V的输入电压开始，在调节LED电流的同时保持良好的效率。它可以在0.8V到3V之间工作，输出0.5A，在1.5V到3V之间工作，输出1A。该电路也可以很好地工作在相当大的内阻源，如电池在其寿命结束。

驱动器的内部增益块允许您实现一个电流调节环路与几个外部组件:只有一个电流检测电阻，和一个额外的电阻，以加载内部跨导放大器。5.1V齐纳二极管通过设置电压调节回路和在输出电路打开时限制输出电压来保护电路。

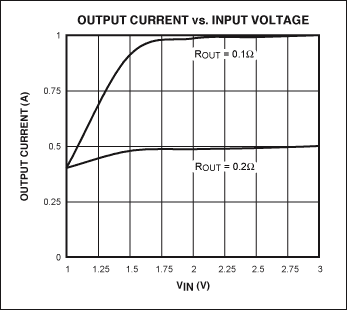

图2显示了0.5A(下走线)和1A(上走线)在工作电压范围内的输出电流调节。图3显示了相应的效率。添加所示的电位器电路可以有效地调光输出。控制输入ONA和ONB可以设置为通过拨动开关或瞬时接触按钮开关打开和关闭LED。图1将IC永久接通。有关其他开/关配置，请参阅MAX1763数据手册。

类似的文章出现在2005年9月19日EE Times的行星副刊上。
