对于许多系统，电源电压必须按一定的顺序施加，以防止电路损坏。在过去，这项任务是通过分立电路实现的，但现代热插拔控制器ic提供了一种替代方案，简化了设计并提高了电源顺序器的性能。

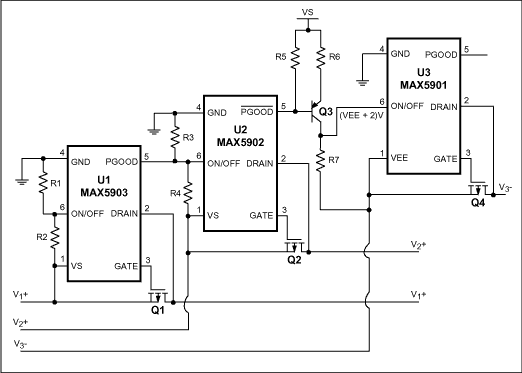

图1的电路为各种热插拔应用提供了上电顺序，并且可以扩展到控制许多其他电源电压组合。该配置显示三个热插拔控制器(U1-U3)，用于控制+9V至+72V范围内的两个正电压(V(1)+， V(2)+)和-9V至- 100v范围内的一个负电压(V(3)-)。

热插拔控制器U1控制要上拉的顺序中的第一个电源电压。在V(1)+高于其预设欠压锁定水平(UVLO)并且系统温度低于125°C之前，V(1)+将不开始上电。当满足这些条件时，U1启动该序列。它缓慢地增强MOSFET Q1以限制负载的浪涌电流，从而减少负载瞬态。

当V(1)+和DRAIN(引脚2)之间的差值小于U1的内部阈值时，它通过上拉电阻断言PGOOD(引脚5)。PGOOD作为电源，依次接通下一个控制器(U2)。这个过程对每个电源电压依次重复，直到所有电源都接通。

如果控制器在上电过程中或完全上电后遇到输入电压低于UVLO等故障情况，则从该点起热插拔控制器将关闭。故障排除后，启动顺序才会重新启动。

正电源的UVLO电平通过控制器的ON/OFF输入设置:

U3和n沟道MOSFET控制负电源电压。因为它的ON/OFF输入参考负电压，U2的/PGOOD\输出从正序到负序转换。断言ON/OFF的电平移位晶体管(Q3)也可以为该负控制器设置UVLO:

图2显示了当电路板插入热插座时，V(1)+、V(2)+和V(3)-的上电顺序。上电表示电路插入，电源电压V1+、V2+、V3- up在插座中等待。

这篇前设计说明发表在2003年10月20日的EE Times杂志上。
