最近在操作效率方面的进步已经扩大了led的使用，从单纯的指示器到电子照明的驱动力。提高可靠性和坚固性(与其他照明技术相比)确实给了LED一个光明的未来。近年来已经推出了许多用于驱动led的集成电路，但驱动led串行链的问题却很少受到关注。解决该问题的一种方法(图1)采用雪崩光电二极管(apd)的偏置电源IC来提供可调电流、软件关闭和开路故障的逻辑指示。

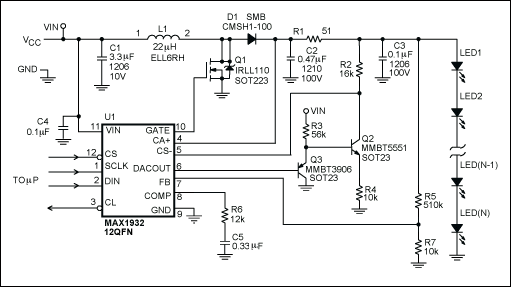

图1所示、该APD驱动器(U1)已被修改，以提供具有软件可调强度控制的高压LED模块

apd偏置IC (U1)已重新配置，以允许其低压DAC输出通过由Q2和Q3组成的高压输出跨导级调制高压电流检测反馈。这两个互补的晶体管为应用提供了足够的一级温度补偿。

MAX1932数据表中的公式用于选择升压DC-DC转换器的元件。电流调节传递函数由

其中V(CL)为限流阈值(2V)， CODE为输入DAC的十进制数字码，IOUT为期望输出电流。对于所示电路，这些条件对应于39mA的满量程和150µa的分辨率。控制U1的3线串行接口允许用户通过向DAC写入代码00hex来关闭U1。该电路还提供输出电压限制。如果LED无法打开，R5/R7分压器将输出电压限制为50V(在这种情况下)。同时，CL引脚走高，表明故障状态。

这篇文章的类似版本出现在2004年9月30日的EDN杂志上。
