一文阐述DS31256 HDLC控制器的应用示例

来源：analog 发布时间：2023-09-06

摘要： 给出了Maxim DS31256 HDLC控制器的一些应用实例。

DS31256具有256个独立的定向HDLC通道，支持多达64个T1或E1数据流。16个信道化或非信道化端口，每个信道化端口可处理1、2或4条T1或E1线路。DS31256上还有三个快速端口，在发送和接收方向上都可以处理高达52Mbps的速度，适用于HSSI或透明通道T3应用。当配置为非信道化操作模式时，所有16个端口都可以从0到10Mbps进行操作。

T1/E1应用类型

有两种类型的信道化T1和E1应用:

第一种类型是将单个T1或E1数据流路由到DS31256的16个物理端口之一。在应用程序示例中，第一种类型表示为细箭头(图1)，电气连接如图2所示。
第二种类型是四个T1或E1数据流已被时分复用(TDM)成单个8.192MHz数据流，该数据流路由到DS31256。第二种类型在图1中用粗箭头表示，电气连接如图3所示。

图1所示、应用绘图键

图2、单T1/E1连接

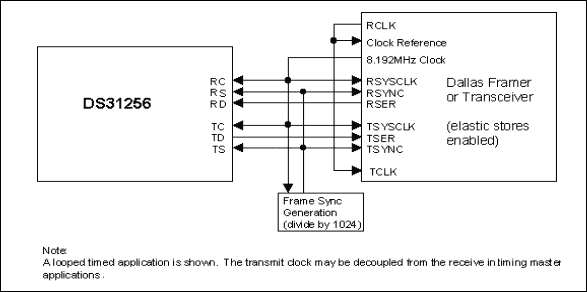

图3、四路T1/E1连接

信道化T1/E1应用

16 T1 / E1接口，支持256路HDLC通道

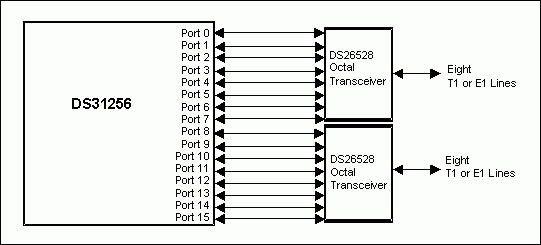

一个应用程序显示了16个T1或E1链路被帧并连接到单个DS31256。T1线路可以是清信道的，也可以是信道化的。DS26528八进制T1/E1/J1单片收发器执行线路接口功能，并向T1/E1/J1线路发送帧。

图4、16 T1端口申请

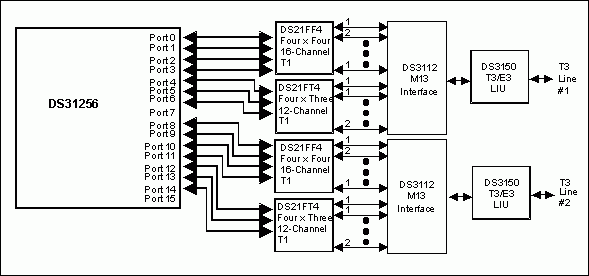

一个应用程序显示了两条T3线连接到单个DS31256的情况。T3线路由DS3112 M13器件解复用，传递给DS21FF42 4 × 4 16通道T1帧器和DS21FT42 4 × 3 12通道T1帧器。T1帧定位帧和多帧边界，并通过将四条T1线聚合成单个8.192MHz数据流来连接DS31256，然后该数据流流入和流出DS31256。T1线路可以是透明通道，也可以是信道化。

图5、双T3与256 HDLC通道支持

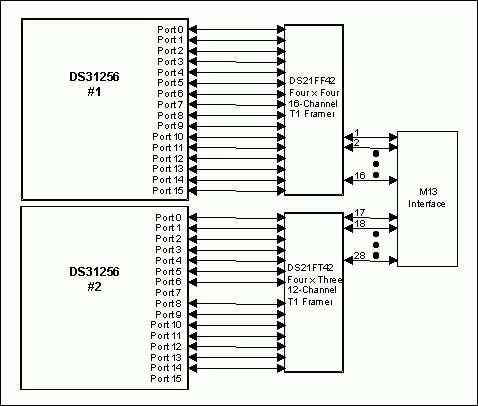

一个应用程序显示了T3线连接到两个ds31256的位置。T3线路由M13块解复用并传递给DS21FF42和DS21FT42器件。T1帧定位帧和多帧边界以及与DS31256的接口。由于DS31256有足够的物理端口来支持应用程序，因此不需要将四条T1线聚合到单个8.192MHz数据流中，但是可以进行聚合以减少DS31256和T1帧之间的电气连接数量。T1线路可以是透明通道，也可以是信道化。

图6、单T3支持512个HDLC通道

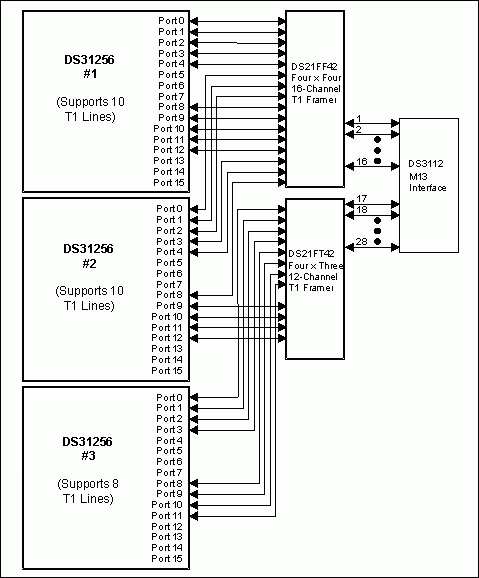

一个应用程序显示了一个全通道化的T3线与三个DS31256的接口。T3线路由M13块解复用并传递给DS21FF42和DS21FT42器件。T1帧定位帧和多帧边界以及与DS31256的接口。由于DS31256有足够的物理端口来支持应用程序，因此不需要将四条T1线聚合到单个8.192MHz数据流中，但是可以进行聚合以减少DS31256和T1帧之间的电气连接数量。T1线路可以是透明通道，也可以是信道化。
