弹性存储操作

弹性存储是一个深度为512位的双端口缓冲区。由于帧的位长度在T1和E1之间变化，因此使用的缓冲位的数量取决于操作模式。有四种基本的操作方式:

• T1模式:193位帧

• E1模式:256位帧

• T1转E1速率转换模式:线路(网络)侧为193位帧，系统(背板)侧为256位帧

• 交错总线工作模式:线路(网络)侧193位或256位帧，系统(背板)侧256位帧，系统时钟高速间隔

为了阐明弹性存储的操作，创建了以下一系列图表。每个示例都基于256位帧E1模式下的接收弹性存储。写指针(由白点表示)由RCLK计时，并将数据写入弹性存储。由黑点表示的读指针由RSYSCLK计时，并从弹性存储器中读取数据(如果示例中使用传输弹性存储器，则写指针将由TSYSCLK计时，读指针将由TCLK计时)。图1说明了写指针和读指针“理想地”恰好间隔一帧居中的情况。

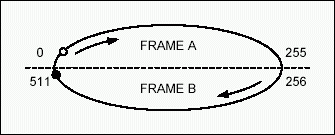

图1所示、弹性存储读和写指针正好间隔一帧

在图2中，读指针(黑点)即将进入帧b。当任何一个指针越过帧边界时，在正向方向上比较两个指针之间的距离。任何低于设定阈值的距离都将导致帧滑动，并且刚刚越过帧边界的指针将移动到下一帧的开始。根据滑倒的指针，会有一个重复的帧或被删除的帧。阈值与工作模式有关:E1模式为16位，其他模式为9位。在下面的例子中，写指针(白点)几乎在一帧之外，因此不会发生滑移，读指针将继续进入帧B。

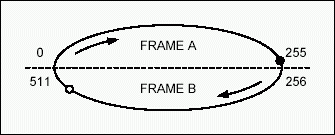

图2、读指针和写指针之间的距离足够远，因此在比较操作之后不会发生滑移

在图3中，读指针(黑点)比写指针(白点)运行得快，最终会赶上来。当读指针越过边界进入帧A时，它检测到写指针在帧A起始的16位内。读指针没有进入帧A，而是滑倒并返回到帧B起始的256位。由于读取指针滑动，从缓冲区读取的最后一帧被重复，并报告一个接收弹性存储空事件。

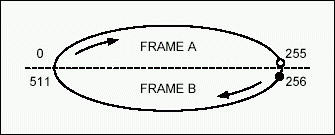

图3、在比较过程中，读指针离写指针太近，会导致滑移

当写指针的运行速度比读指针快时，情况也是如此。如果写指针检测到读指针距离帧B的起始位置在16位以内，则写指针偏移并返回到帧A的起始位置0位。由于写入指针滑动，写入缓冲区的最后一帧将被删除，并报告一个接收弹性存储满事件。图4显示了一个写指针导致滑移的例子。

图4、在比较过程中，写指针离读指针太近，会导致滑移

在上面的接收弹性存储示例中，两个指针应该始终以恒定的速率在缓冲区中移动。写指针由接收时钟计时，并且是恒定的，基于恢复时钟或在载波丢失时的主时钟。读指针由接收系统时钟计时，并且应该是恒定的，基于外部时钟或背板时钟。因此，滑移争用逻辑将始终能够检测到滑移事件。逻辑将重复或删除一帧数据，弹性存储将立即恢复，只有一个帧错误。

额外的信息

有关T1或E1帧机和单片收发器中弹性存储的更多操作信息，请联系技术支持团队。
