低噪音静音开关架构简化了EMI设计

汽车、运输和工业应用对噪声敏感，需要低EMI电源解决方案。传统的电磁干扰控制方法是减慢开关边缘或降低开关频率。两者都有不良影响，例如降低效率，增加最小开、关时间，并且需要一个大的解决方案。EMI滤波器或金属屏蔽等替代解决方案在所需的电路板空间、组件和组装方面增加了大量成本，同时使热管理和测试复杂化。

我们的低噪声μModule 技术为开关稳压器设计提供了突破。µModule封装中的LTM8003稳压器采用专有的Silent Switcher 架构，可最大限度地减少EMI发射，同时在高开关频率下提供高效率。稳压器的架构和µModule器件的内部布局的设计，使稳压器的输入回路最小化。这大大减少了交换节点的振铃和存储在热环路中的相关能量，即使是非常快速的交换边缘。这种安静的开关提供了出色的EMI性能，同时最大限度地减少了交流开关损耗，使稳压器在高开关频率下工作而没有显著的效率损失。

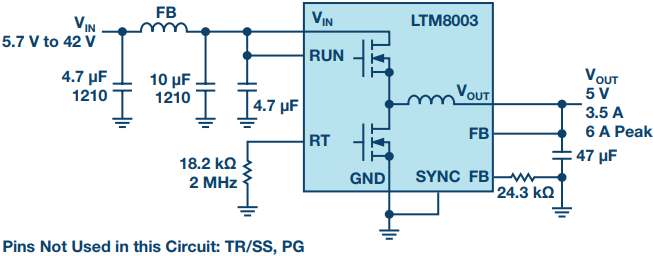

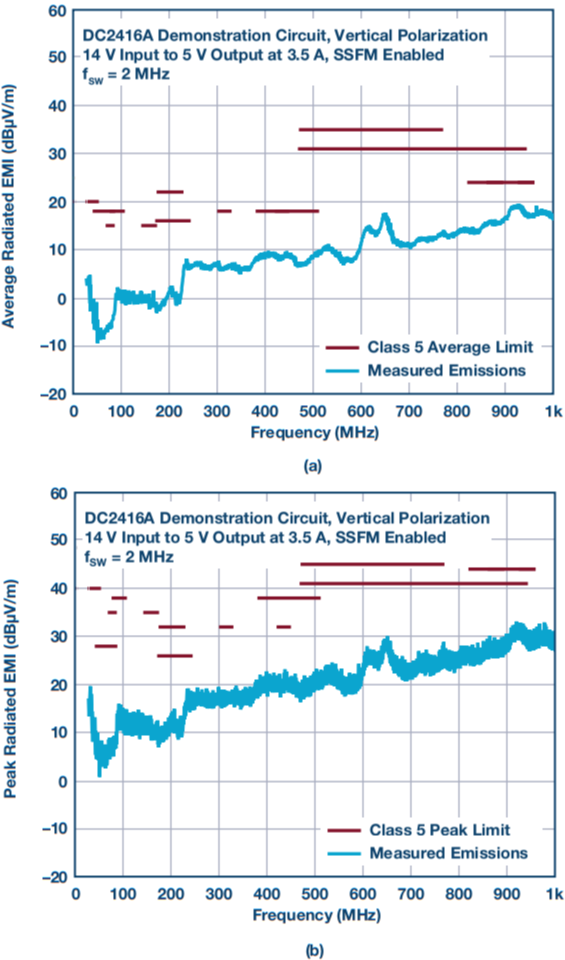

该架构与扩频频率操作相结合，大大简化了EMI滤波器的设计和布局，是噪声敏感环境的理想选择。图1显示了输入侧的一个简单EMI滤波器，使演示电路能够通过CISPR 25 5类标准，并有足够的余量，如图2所示。

连续3.5 A，峰值电流能力6 A

内部调节器能够安全地提供高达6 A的峰值输出电流，并且不需要额外的热管理-气流或散热器- LTM8003可以从标称12 V输入持续支持3.3 V或5 V的3.5 A负载。这满足了工业机器人、工厂自动化和汽车系统中电池供电应用的需求。

工作温度范围-40°C ~ +150°C

汽车、工业和军事应用需要电源电路在超过105°C的环境温度下连续安全运行，或者需要显着的热上升空间。LTM8003H设计用于满足-40°C至+150°C内部工作温度范围的规格。内部过温保护(OTP)监控结温，当结温过高时停止切换。

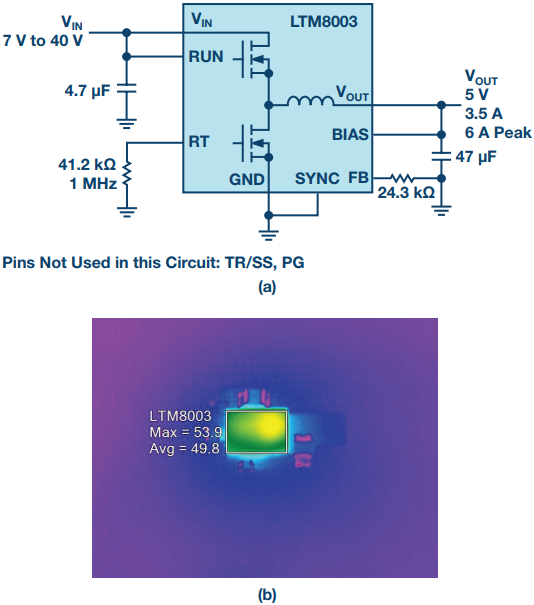

图3a显示了一个3.5 a, 5v的解决方案，在7v到40v的宽输入范围内工作。标称12v输入时的热性能如图3b所示。当输入电压为12v，负载为2a时，典型效率在92%以上。

负输出+3.5 V到+ 35v之间的负5v输入

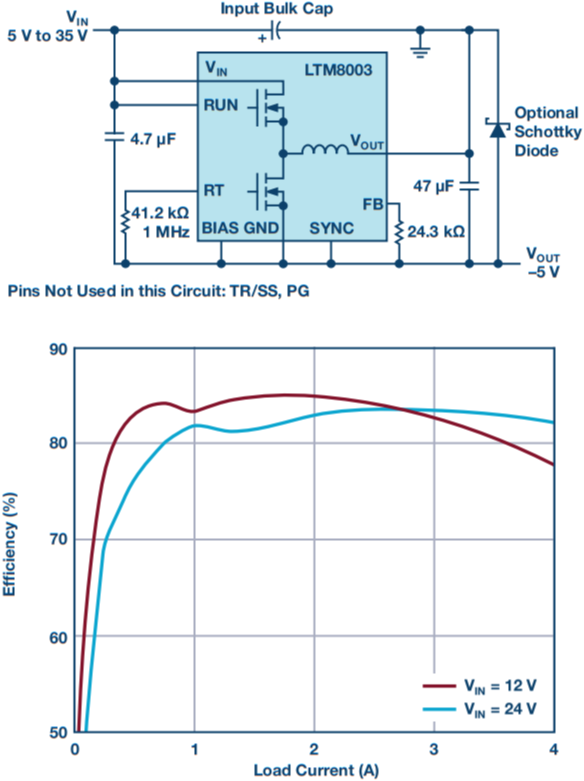

图4显示了从标称12v输入到- 5v, 4a输出，最大35v输入的解决方案。BIAS引脚应连接到GND。

结论

LTM8003是一款宽输入和输出范围，低噪声，3.5 a降压µModule稳压器，具有静音切换架构。从3.4 V到40 V的输入可以产生从0.97 V到18 V的输出，消除了对电池或工业电源的中间调节的需要。该引脚专门设计为符合FMEA，因此在相邻引脚短路、单引脚接地或引脚浮动期间，输出保持在或低于调节电压。在汽车和运输等应用中，当焊点因振动、老化或温度变化而减弱或打开时，冗余引脚可以增强电气连接。

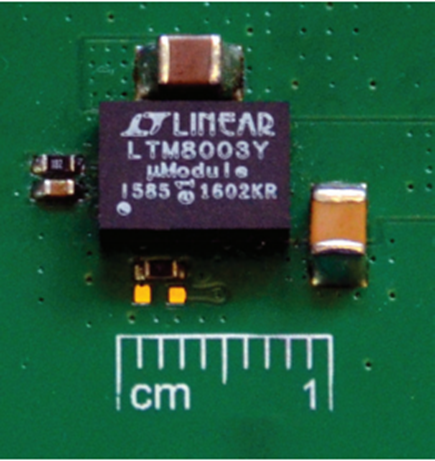

完整的解决方案适用于比LTM8003的6.25 mm × 9 mm × 3.32 mm的BGA占地面积大不了多少的紧凑空间，包括输入和输出电容器。静态电流通常为25µA，工作温度范围为-40°C至+150°C (h级)，非常适合空间狭窄、工作环境恶劣、要求低静态电流和高可靠性的场合。其功能有助于最大限度地减少设计工作量，并满足工业机器人，工厂自动化，航空电子设备和汽车系统的严格标准。
