类似的想法出现在1998年3月9日的《电子设计》杂志上。

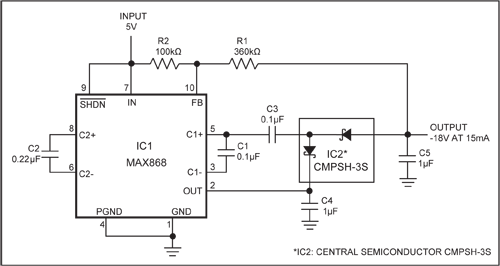

对个人数字助理(pda)和掌上电脑的PC板的严格高度限制迫使在开关模式电源中使用昂贵的低规格电感器。然而，作为一种替代方案，某些开关模式电路可以替换为基于电荷泵的电路(图1)。本例产生适合于偏置LCD的调节负电压。

IC1包含一个可调节的反向电荷泵，其输出电压高达- 2V(IN)，其中电源电压(V(IN))范围为+1.8V至+5.5V。IC通过脉冲频率调制(PFM)调节V(OUT)，最大频率为450kHz。该IC的低静态电流(30µA)在不牺牲满负荷能力的情况下提供了出色的轻载效率。

在IC1的反馈路径中插入一个外部的离散电荷泵(由C3、C4和肖特基二极管组成)，产生一个“逆变四倍器”电路，其调节输出电平由反馈电阻R1和R2的比值设定:

V(out) = - V(in) (r1 / r2)

如图所示，该电路在V(OUT) =-18V时提供高达15mA的电压，效率为76%，输出电压纹波为60mV。低V(OUT)允许更高的输出电流:V(OUT) =-15V产生20mA, V(OUT) =-12V产生30mA。
