交错调光的优点

对每个通道错开突发调光的能力在大量CCFL灯被驱动的应用中尤为重要。在单个LCD-TV应用中使用16到24盏灯并不罕见。由于每个灯消耗5W至6W，这意味着可能需要一个24V逆变器来提供高达7A的电流。

如果没有错开突发调光的能力，直流电源必须以突发调光周期速率(通常在100Hz和300Hz之间)将电流从0A缓升到7A，然后再回到0A。该动作会对直流电源造成很大的压力。如图1所示，灯的总数被分成了四组。单通道CCFL控制器不能错开灯的突发调光开始，因此，所有灯同时打开和关闭，对直流电源造成沉重的压力。

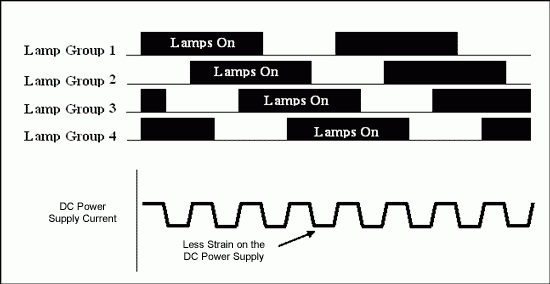

利用DS3994的四个通道，16到24盏灯可以均匀地分成四组。因此，每个灯组的突发调光顺序的开始可以错开，以显着减少直流电源的压力。参见图2。

错开突发调光的开始有几个好处。它不仅减轻了直流电源的压力，而且允许使用更少的体电容，从而降低系统成本。它还减少了电磁干扰和直流电源可能产生可听噪声的可能性。

DS3994突发调光错开计算器

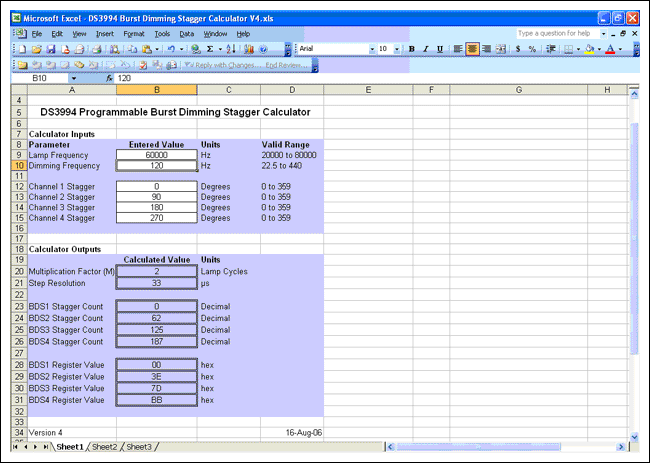

在下面列出的ftp站点上，有一个计算器可以帮助DS3994用户确定应该将哪些值编程到突发调光错开寄存器(BDS1到BDS4)中。计算器是一个Excel电子表格，用户在其中输入灯光频率，突发调光频率和期望的突发调光错开。计算器将输出编程所需的值。图3显示了计算器。

图3所示的示例假设灯的频率为60kHz，突发调光频率为120Hz，并且应用程序要求四个灯组的错开频率相等。一旦输入这些值，计算器将输出值(十六进制)，这些值应该被编程到BDS1到BDS4寄存器中。BDS1到BDS4寄存器在DS3994中是非易失性的，因此在制造过程中只需要对寄存器进行一次编程。
