为MAX16046 EEPROM可编程系统管理器增加自动重启功能

来源：analog 发布时间：2023-09-01

摘要： MAX16046为EEPROM配置系统管理器，用于多电压供电系统的监测、排序、跟踪和裕量调节。在MAX16046外部增加一个小器件，即可按照微控制器或外部按键开关发出的控制指令重启系统。

MAX16046为EEPROM配置系统管理器，用于多电压供电系统的监测、排序、跟踪和裕量调节。在MAX16046外部增加一个小器件，即可按照微控制器或外部按键开关发出的控制指令重启系统。

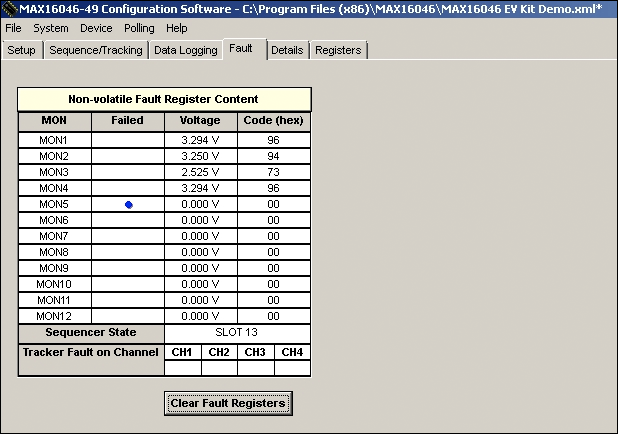

MAX16046 为EEPROM配置系统管理器，用于多电压供电系统的监测、排序、跟踪和裕量调节。内部集成模/数转换器(ADC)监测电源电压，数/模转换器(DAC)用于调整电源电压，可配置输出支持电源的排序与跟踪(上电和断电期间)。配置非易失EEPROM寄存器存储电源电压的上限和下限、设置时序和排序、存储关键的故障数据，以便读取这些数据跟踪系统失效条件。内部ADC测量每路电压输入，并将其与上限、下限数值进行比较。一旦监测到超出门限范围的电源电压，将立即触发报警信号，如果导致故障报警的电源电压源于关键供电通路，则将关闭所有输出电源。

如果选择闭锁故障模式，MAX16046将不会重新启动顺序上电过程，直到重新出发EN输入或将低电平有效的软件使能位重新复位为0。如果启用自动重试功能，器件在经过所配置的延迟时间后重新启动。

利用这一设计，可以根据微控制器或外部按键开关发出的指令自动重启系统。利用触发器和MAX16046的故障管理架构可以实现自动重启。图1所示电路中， MAX16054 为通/断按键控制开关，输入带有去抖开关和锁存电路，可接受来自机械开关的嘈杂输入，经过工厂编程的延时后产生干净的闭锁数字输出。
