MAX2170直接下变频到较低IF的调谐器需要提供输入散射参数(S11)，该参数在VHF和L波段输入端口测量，参数校准在IC引脚进行。

VHF输入部分包含一个带通跟踪滤波器和后续的LNA，回波损耗满足信道要求，但须注意对带外通道产生的反射。因此，当MAX2170调谐到一个新的信道时，S11参数将发生明显变化。为了说明这个问题，在测量S11时，要从输入端口去掉91nH的串联电感，该电感是VHF跟踪滤波器的一部分(图1)。移掉该电感改变了跟踪滤波器的频响特性，但允许通过IC引脚校准S11。需要注意的是，91nH电感是跟踪滤波器正常工作的必备元件，最终应用中必须安装该电感。

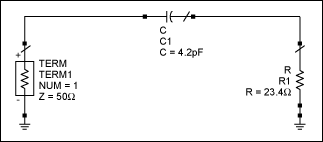

L波段输入端口由ESD二极管和LNA组成。结合旁路电容，输入端口具有一定的等效电阻。当MAX2170调谐到新的信道时，该输入端口的S11参数不变。L波段输入端口可以等效为电阻R = 23.4欧姆与电容C = 4.2pF的串联模型。

图1. MAX2170的VHF和L波段输入端口原理图，为了校准S11参数，去掉了VHF输入的91nH电感

性能总结

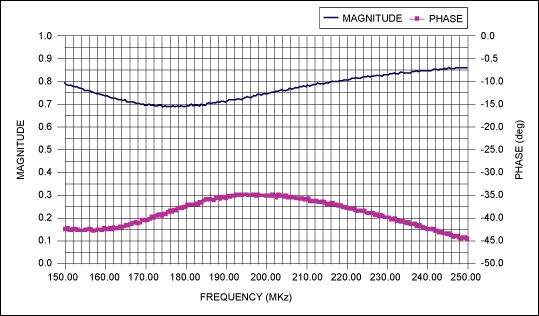

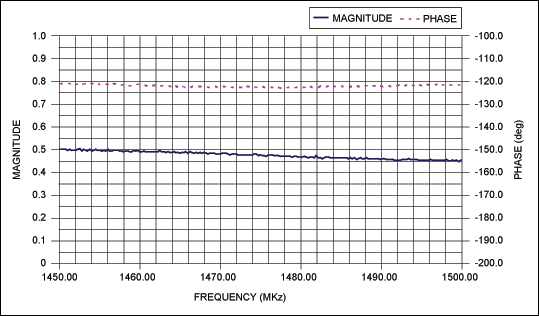

表1所示为VHF和L波段输入端口的S11参数(幅度和相位)，每次测量时的RF频率不同。

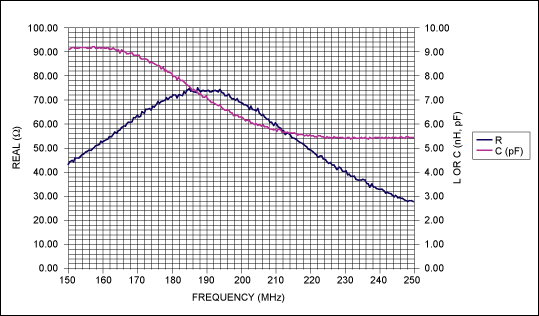

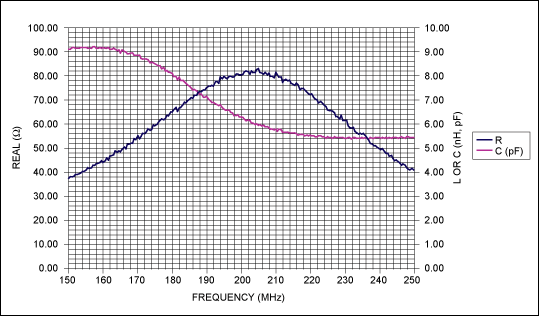

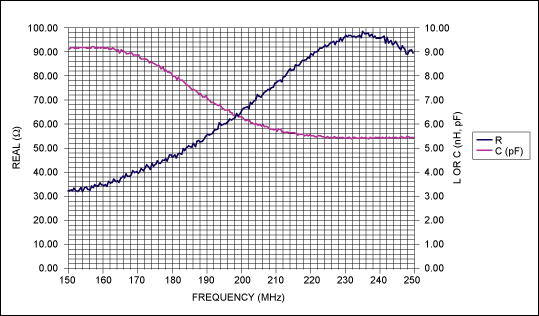

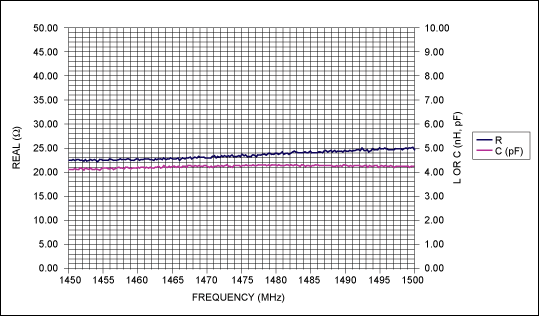

表2所示为VHF和L波段输入端口的S11参数(实部和虚部)，每次测量时的RF频率不同。

测试结果

测试文件

以下测试文件包含MAX2170的S11参数，采用CITIFILE格式。
