这篇文章的类似版本出现在2007年10月18日的EE Times杂志上。

许多led驱动ic相对较低的工作电压使它们无法串联驱动多个led，但您可以通过添加一个共基晶体管电平移位器来规避这一限制，如图1所示。NPN晶体管Q1将超过99%的发射极电流反射到集电极上，使得该电路可以串联驱动数十个led。可选的串联电阻R1降低了驱动IC的功耗。

图1所示、这种电平移位晶体管允许集成电路从高压电源驱动系列led

这种电平移位器的一个不幸的副作用是故障检测电路的丢失，其目的是指示开路情况。故障检测器检测无效(低)输出电压，如<MAX6974 24端口驱动IC为200mV。但是，如果电平转换电路中的led开路，IC永远不会看到输出故障。晶体管通过基极-发射极二极管简单地提供20mA (IC所需)。添加单个150欧姆电阻(图2中的R2)可以恢复故障检测。由于Q1的最小β值为100，因此R2下降小于150欧姆(20mA/β) = 30mV。

图2、图1中添加的R2恢复了故障检测功能

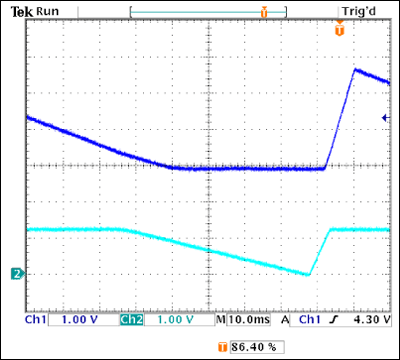

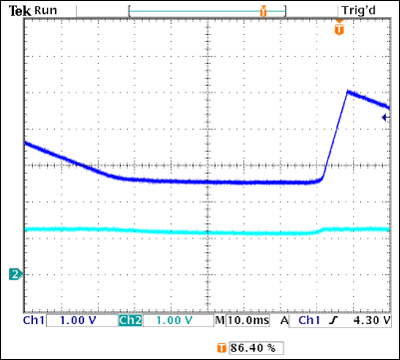

图3和图4的示波器走线通过监测测试点TP1(上走线)和TP2(下走线)，将原图1电路与改进后的电路进行比较。两个信号都是1V/div，并参考地电位。

由于打开的LED(或较低的电源电压)导致顶部走线减少，晶体管最终饱和，如图所示，该走线在2.7V左右变平。图3的底部走线几乎没有受到影响，因为Q1的基极-发射极二极管提供20mA负载电流。故障检测不活跃。在图4中，当Q1达到饱和时，底部波形也会减小，从而在波形低于200mV阈值时激活故障电路。

图2中的组件值选择为20mA负载电流，3.3V电源电压和200mV故障检测阈值，允许LED电流在12mA至24mA范围内。您可以调整值以获得其他电流范围(R1 = 0给出最宽的工作范围)。

地点:

• V(SUPPLY)为逻辑电源电压

• V(BE1) (0.7V)是典型的基极-发射极电压

• V(SAT)为驱动IC饱和电压(MAX6974约为1V)

• I(MAX)是最大编程电流范围

地点:

• V(BE2)为最坏情况下基极-发射极电压(高温时为0.5V)

• V(FDT)为驱动IC的故障检测阈值(MAX6974约为200mV)

• I(MIN)是最小编程电流范围
