该设计思路发表于2006年6月22日出版的  Electronic Design  杂志。

图1所示电路采用正电源供电，能够把负脉冲串转换成正脉冲输出。图中所示比较器(  MAX913  )可以提供同相和反相两种输出(如果系统只需要一种输出极性，可以选择单输出比较器)。比较器反相输入电压范围在1.8V至3.0V之间，选择R1 = R2，可以把比较器同相输入电压设置在2.5V，比较器的输出即为图中所示正脉冲串。

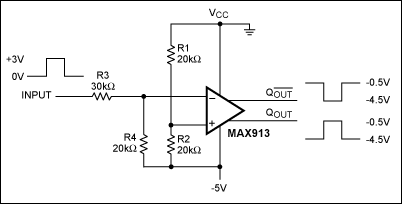

图2所示电路采用负电源供电，能够把正脉冲串转换成负脉冲输出。比较器反相输入电压范围在-1.8V至-3V之间，选择R1 = R2，可以把比较器同相输入电压设置在-2.5V。比较器的互补输出端提供负脉冲串。

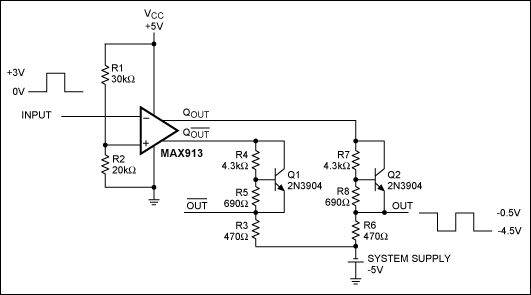

图3和图4将比较器作为缓冲器，为输入信号与系统电源极性相反的系统提供电路接口。图3电路能够使正电源系统接受负脉冲信号；图4中，输入信号为正极性，系统电源为负极性。两个电路都利用NPN晶体管将比较器的输出电平偏移V(BE) (R5 + R4)/R5 ≈ 4.5V(对于单相输出，可以选择单输出比较器)。
