在一些温度传感应用中，传感器安装在电势与常用数据采集系统(即等电势，通常称为地)非常不同的位置。工作温度传感器必须与其数据采集系统电隔离。作为一个额外的困难，这些系统很少为传感器提供一个孤立的电源。图1电路采用MAX6576温度传感器，通过为传感器提供隔离和电源来解决这些问题。

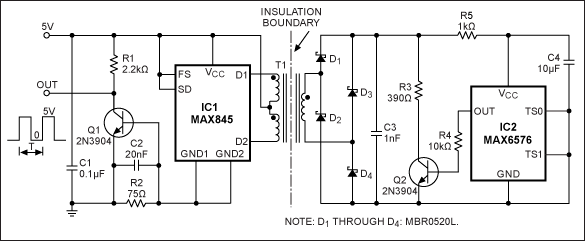

图1所示 该温度传感器(IC2, MAX6576)由变压器隔离，并提供数字输出，其周期编码温度(10µs/°K至640µs/°K)

电源变压器驱动器(IC1, MAX845)的互补固定频率方波输出驱动具有主中心抽头的1:1变压器。次级绕组馈入一个格莱茨桥整流器，产生约4.5V为温度传感器供电。MAX6576适合许多应用，因为它在一个低成本的封装中结合了温度传感器，信号处理电子和易于使用的数字I/O接口。它从单个电源电压中吸取很少的电流，并在+3V至+5V范围内工作时保持其精度规格。

温度传感器是一个绝对温度-周期转换器。如图所示，它提供10µs/°K的转换常数，在室温下的周期约为2.980ms (335Hz)。转换常数可在10µs/°K至640µs/°K范围内调节。(请注意，更长的常数允许更多的信号积分时间，从而最小化噪声。)传感器的输出是一个对称的方波，用10k欧姆电阻驱动NPN晶体管(Q2)的基极。Q2的集电极负载，一个390欧姆电阻，连接到为温度传感器供电的同一条线路上。这种配置导致不对称的电源电流，在传感器输出的正半周期较高。

在初级(系统)方面，注意在MAX845的接地回路中有一个由Q1的基极-发射极结并联的并联RC电路。RC的取值保证温度传感器的电流和互感器的磁化电流之和不足以使Q1导通。当Q2导通时，它从4.5V线吸取约12mA。反射到初级，该电流从+5V电源流入MAX845，通过其接地端子输出，并(部分)通过75欧姆电阻。因为电阻上的下降超过了Q1的基极-发射极二极管阈值，其余的电流通过基极-发射极二极管并使Q1接通。

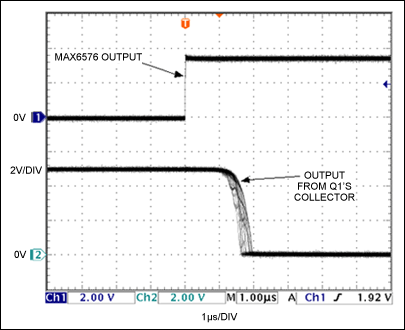

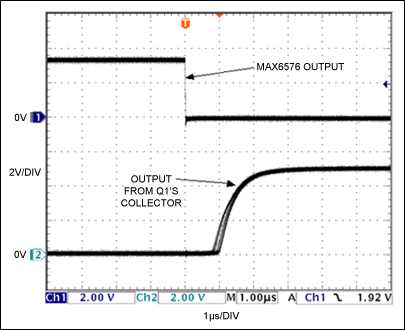

因此，Q2导通导致Q1导通，Q1将传感器方波输出复制到Q1的集电极电路。电路的上升/下降时间、抖动和传播时间总计约为2µs(图2和3)。在最快转换常数(10µs/°K)下，由于抖动引起的测量误差相当于小于0.1°K;在较长的常数下，它几乎可以忽略不计。同样，通过改变电源电压在其允许范围内(4.5V至5.5V)引起的等效输出变化小于0.1°K。数字输出(Q1集电极)从0V到+5V摆动，能够下沉数mA。

该方案可以容纳温度-频率转换器和其他温度传感器。有关隔离变压器(T1)的进一步信息，请参阅MAX845EVKIT数据表。
