DS2107A用于SCSI系统中，为9条信号线提供主动终止。在典型的8位宽数据配置(A电缆)中，需要两个DS2107A来完全终止总线(9条控制线+ 8条数据线+ 1条校验线)。在16位宽数据配置(P电缆)中，需要3个DS2107A来完全终止总线(9条控制线+ 16条数据线+ 2条奇偶校验线)。两种封装是DS2107AS, 16引脚的SOIC和DS2107AE, 20引脚的TSSOP(薄收缩小轮廓封装)。

SCSI总线被定义为在总线的两个物理端使用终端。如果设备连接在总线的中间，则设备的总集总电容在每条信号线上受到限制。SCSI-3并行接口规范的7.1.4节将此值定义为25pF。附录E定义了引脚电容的测量:

本程序的目的是确定连接到总线上的SCSI设备施加在总线上的每个信号导体上的集总电容。此过程的模型假设总线以带状电缆形式通过绝缘位移SCSI连接器，该连接器安装在SCSI设备控制器印刷线路板上。总线连接器与每个电源一起从设备中移除。

将一个或多个器件连接器电路公共引脚连接在一起，形成有效的电路公共节点。参考电路-公共节点，将工作频率为1.0MHz的R-F导纳桥(或等效物)依次连接到器件连接器中的每个信号引脚。

测量过程中施加的信号应偏置到0.5 Vdc。振幅峰值为0.4V。

特性应根据电导和容性电纳的并联组合来确定。由此确定的相应电容是第7.1.4条所述的最大信号电容。

DS2107A采用HP4194A阻抗桥进行测量，然后采用低通RC网络和LC谐振电路进行验证。使用阻抗桥测量的断电电容为8.1pF。RC网络如图所示图1的LC谐振电路图2测量8.6 pf。图1和图2的V(S)由Vdc = 0.5V, Vac = 0.4 p-p, f = 1MHz组成。

图1所示

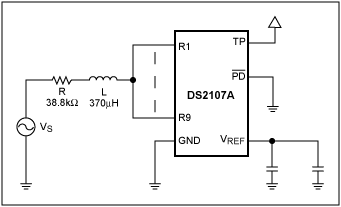

图2所示
