便携式系统通常包括从外部电源(如通用串行总线(USB))获取电源的电路。当系统与USB电源断开时，电池接管并通过DC/DC转换器供电。二极管-或连接(图1)提供了最简单的方法来确保在切换到电池的过程中电源电压不会下降。然而，二极管的正向压降会降低电池的寿命和效率。

带有外部pet的单电池升压转换器电路(图2)是对二极管-或连接的改进。fet (Q1)与U1的内部增益块耦合形成线性稳压器，USB电源二极管或连接到Q1的源。升压转换器的输出设置为3.4V，允许Q1的漏极调节到3.3V。这种配置在Q1中的损耗可以忽略不计。

USB设备可用的总线供电电压范围为4.4V至5.25V。当连接时，它正向偏置D1并导致升压转换器空闲。升压变换器继续闲置，只要它的输出保持高于3.4V调节点。母线供应服务于负载并激活电流源给电池充电。调节R1可以设置电流源输出，以镍氢电池十分之一的容量充电。

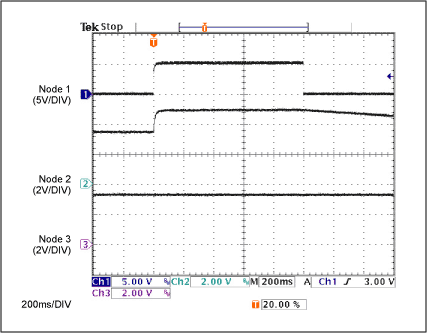

从USB断开电路导致升压转换器停止空转并通过电池向负载供电。图3显示，在从USB切换到电池时，负载电流不会中断。

这篇文章的类似版本出现在2002年4月11日的EDN杂志上。
