在典型的汽车视频应用中，视频DAC(例如来自后置摄像头或DVD播放器)后面是一个低通重构滤波器和一个将视频信号传输到LCD显示屏的放大器。这个放大器和所有类似的汽车电路必须保护从直接连接到汽车的电池电压。由于汽车电池的电压范围从12V到16V，所以需要的最低保护是16V。

图1的简单电路保护视频滤波放大器(MAX9502)的输出，防止电池短路。MAX9502通过消除视频DAC之后需要的无源低通LC重构滤波器，节省了组件成本和电路板空间。在大多数应用中，视频DAC具有接地参考电流输出，Rx值(75欧姆到300欧姆，取决于视频DAC的特性)将视频幅度设置为1V(P-P)。

图1所示 该电路通过关闭晶体管M1自动保护视频驱动器(MAX9502)免受V(OUT)过电压的影响。

当电路的输出电压(V(OUT))超过7V时，逆变器输出变低并关闭晶体管M1，从而通过隔离输出来保护MAX9502。当V(OUT)返回低于7V时，逆变器输出高电平，允许M1导通并重新建立视频通道。

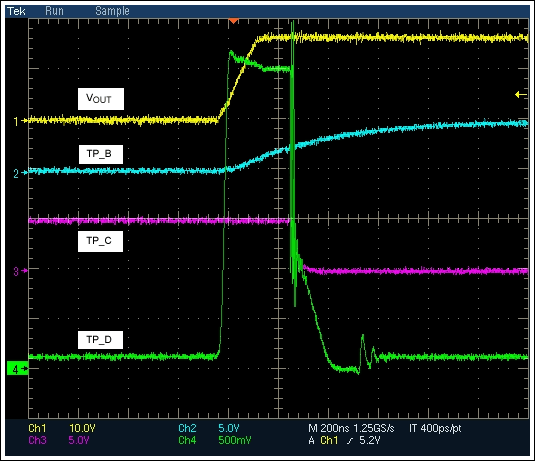

图2显示了图1中电路的瞬态响应。当V(OUT)处的电压从0V上升到16V时，晶体管M1保持导通状态，直到TP_C变低。内部从V(CC)连接到MAX9502输出的esd保护二极管在此期间打开并将输出(TP_D)箝位到约3.3V。由于这个ON周期很短，MAX9502不会损坏，连接到其V(CC)引脚的电源也不会受到影响。

图2 图1电路的瞬态响应波形。

表1显示了使用Tektronix VM700视频测量设置75欧姆终端电阻(Rx)时的整体视频性能。性能良好，晶体管(M1)对视频质量的影响可以忽略不计。
