引言

MAX14885E是一款2:2 VGA开关，将VGA信号源连接至VGA显示器。为了直接连接图形控制器或ASIC，MAX14885E具有两路电源供电：V(CC)为5V ±5%，驱动VGA侧接口；V(L)电源用于设置数字输入引脚(EN、S00、S01、S10、S11、SHA、SHB、SVA和SVB)的逻辑门限。本应用笔记介绍V(CC)和V(L)电源在上电时的正确顺序。

上电顺序

为确保MAX14885E正确工作，必须采用正确的V(CC)和V(L)上电顺序。下面我们分两种情况进行讨论，以便理解正确的上电顺序要求：第一，V(L)上电早于V(CC) (或同时上电)；第二，V(L)上电晚于V(CC)。

情形1：V(L)上电早于V(CC)

V(L)上电早于V(CC)，或者与V(CC)同时上电时，MAX14885E的上电时序是正确的，如图1和图2所示。

情形2：V(L)上电晚于V(CC)

开启电源时，如果V(L)上升速率低于V(CC)，此时须谨慎操作(图3)。为正确上电，用户必须确保V(CC)在V(L)开始上升之前已经达到稳定。

V(L)需要在V(CC)稳定后开始上升(如图4所示的红色三角外部)。

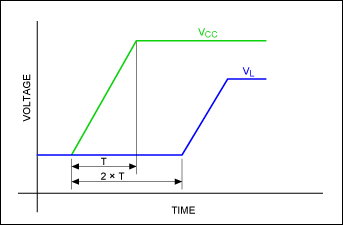

为了在生产过程和电源上电顺序中留出安全裕量，建议从V(CC)开始上升到V(L)开始上升之间提供足够的延迟时间，延时至少为V(CC)电源上升时间的两倍。

上电顺序分析

电源电压的爬升情况通常如上图所示，但有些情况下，电源爬升的终点并不非常明确。下面定量分析了V(L)上电晚于V(CC)的情形，这种方式可确保具有足够的延迟，实现正确的上电排序。

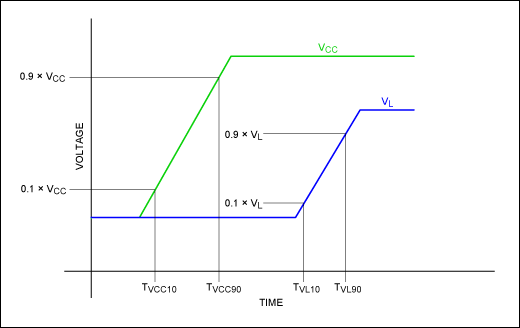

为了确定这一点，需要进行四次测量，其中两次测量对应于V(CC)的特定电压水平，另两次测量对应于V(L)的特定电压水平。所有四次测量均采用示波器采集波形。

需要进行以下时间测量：

1. T(VCC90) = V(CC)上升到终止电压90%的时间，应为5V的90%。

2. T(VCC10) = V(CC)上升到终止电压10%的时间，应为5V的10%。

3. T(VL90) = V(L)上升到终止电压90%的时间，应为3.3V的90%或2.5V的90%。

4. T(VL10) = V(L)上升到终止电压10%的时间，应为3.3V的10%或2.5V的10%。

现在，进行以下计算：

为确保上电期间V(CC)与V(L)启动之间留出足够裕量，外部电源设计必须保证：

结论

本应用笔记介绍了MAX14885E VGA双通道图形交叉点开关的正确上电条件。给出了上电时如果V(L)晚于V(CC)时需要留出的延时。文中还提供了一组计算公式，适用于电源爬升过程不确定的情况。
