这个设计理念出现在2006年3月10日的《电子时报》上。

系统通常需要一个方波(时钟)发生器来驱动数字或交流供电的子系统。这些系统可能对信号的频率没有很大的限制。这种频率容忍数字系统包括多路复用面板指示器和显示序列器。

一些传感器还需要使用交流驱动。电化学传感器(例如，用于监测倾斜、电导率和湿度)不能承受直流电，因为直流电会使制造它们的材料退化。电容式传感器的工作原理要求交流驱动。使用压阻式传感器，交流驱动器可以消除直流误差和低频噪声。磁通门传感器也需要交流驱动。

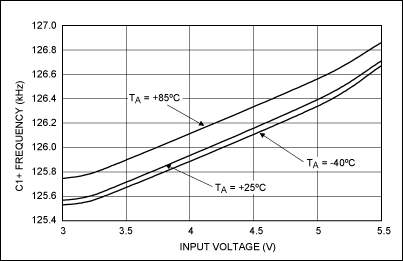

图1的电路除了旁路电容外，不需要任何外部元件。该电路产生一个方波，可用作时钟信号或作为传感器激励的交流驱动。该设计产生强大的3V至5V方波输出，源阻抗非常低(小于10欧姆)。它还提供小型SOT23包装的铁路到铁路短途旅行。随着电源电压和温度的变化，输出频率相当稳定(图2)。

所示的IC是一个反向电荷泵，MAX1697，最初设计用于在正单电源系统中提供负电压。它的轨对轨能力意味着输出振幅精度直接取决于V(IN)的水平。占空比误差为1%的零头。

该电路具有可靠的启动响应，即使电源电压低于1V(取决于所使用的MAX1697版本)。请注意，在这个电路中，为了简单性而付出的代价是在输出频率上缺乏灵活性。如图1所示，根据所选择的IC版本，有四个标称频率可用(即12kHz, 35kHz, 125kHz和250kHz)。图3是输出波形的范围图。
