大多数个人电脑上的USB接口都是方便的电源。如果没有软件协商，不允许提供规定的最大电流(500mA)，但在实际操作中，PC无法直接控制USB端口输出的电流。个人电脑通常只通过使用被动自复位熔断器来限制USB电流。

图1显示了一个简单的usb供电，±12V电源能够满足大多数需求。这种双极电源-在音频，仪器仪表和其他工业应用中广泛使用-应该具有低噪声，限流和足够的输出电流来驱动几个放大器，每个放大器输出5mA到10mA。

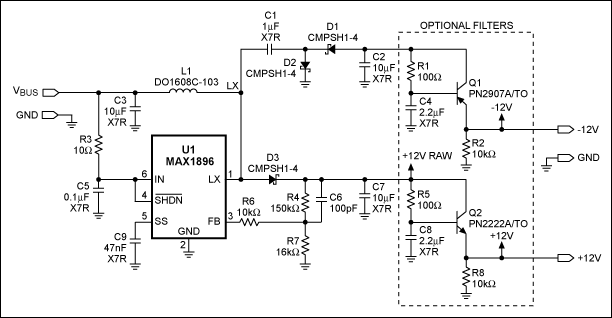

图1所示 仅通过USB端口供电，±12V电源从两个输出提供50mA，具有合理的输出调节

该电路包括一个恒频，电流模式升压转换器(U1, MAX1896)，具有合适的限流。升压转换器产生+12V输出;由D1、D2、C1、C2组成的外部电荷泵产生负轨。

该电路可以输出或接收约50mA, MAX1896的电流模式拓扑结构以一个周期为基础限制开关电流。请注意，MAX1896的内部开关与电流路径不串联，因此当输出电压被迫低于输入电源电压时，它不能限制电流。因此，死短路仅受USB限流保险丝的限制，其通常额定远高于500mA。+12V输出的负载调节见MAX1896数据表。对于-12V输出，负载调节如图2所示。

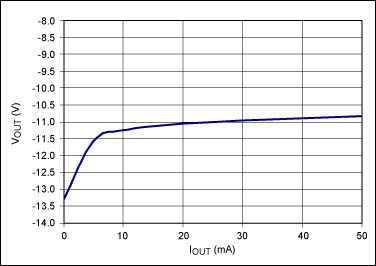

图2 负供电负荷调节。图1中，50mA负载连接到+12V输出，该图显示了-12V输出的典型负载调节

MAX1896的恒频操作允许简单的滤波，并且比调频方案产生更少的噪声。高开关频率很容易用无源LC滤波器或外部晶体管缓冲RC滤波器滤波，如图1所示。对于开关转换器来说，良好的pc板布局对于低噪声运行至关重要。
