由于IC的尺寸在不断缩小，即使其复杂性增加，即使其引脚数下降或保持不变，IC封装也会变得更小。由此产生的引脚功能负担已经产生了对串行编程等引脚节省措施的需求。例如，在过去，多个引脚可能用于编程IC的电流或电压限制，但今天的IC可能必须将该限制编码为串行线上的一组脉冲数。

因此，当微控制器或任意波形发生器不可用时，像图1这样的电路是有用的。它包括一个四阶运算放大器、逻辑门、按钮开关、脱杂电路和D触发器，产生一个、两个或三个脉冲的500Hz脉冲。

在振荡器部分(摘自Maxim应用笔记3201，“脉冲宽度调制器在各种频率和功率水平下工作”)中，积分器(U1A)在其输出处产生三角波，这反过来使U2B能够创建具有50%占空比的输出方波。

在“开关脱扣和定时锁存”部分，按钮开关S1连接到CMOS开关脱扣器(MAX6816)，确保驱动D触发器的无噪声输出。d输入逻辑电平仅在CLK的上升沿上传递到Q输出。单镜头部分(如下所述)也与CLK信号的上升沿同步，以确保来自U4的输出脉冲，无论是单脉冲还是多脉冲，具有相同的宽度。

在单脉冲部分，来自四极器件U1的第三个运放设置要产生的脉冲数。触发器输出将C4电压拉高，驱动U1D的正输入高。然后U1D输出变高，并通过R8/R9分压器在其正输入上设置电压。R10-R13网络和C5然后在C5上产生一个不断增加的电压。当U1D负输入电压超过其正输入电压时，U1D输出变低。

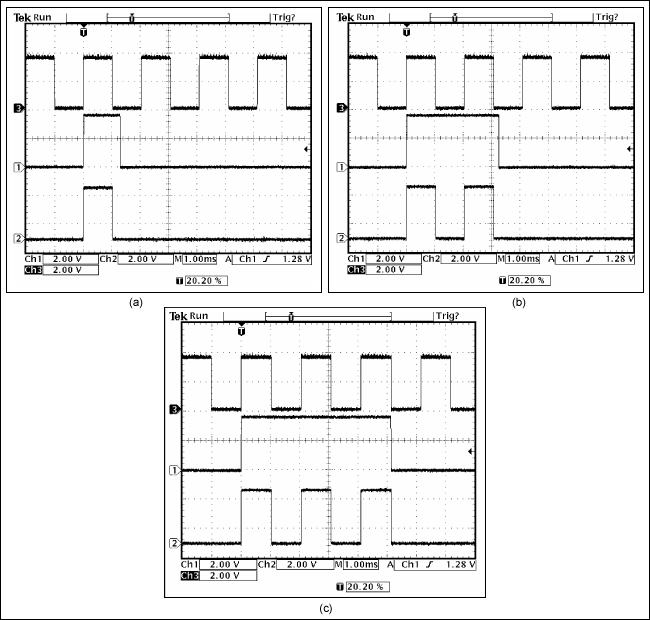

U1B和U1D的输出信号连接到一个and门，其500Hz输出持续一段时间，只允许所需脉冲的数量。图2a-c显示了与1、2和3脉冲输出相关的波形。两个跳线(JU1和JU2)通过改变C5的值来设置脉冲数。JU1和JU2打开允许一个脉冲在and门输出，关闭(并联)JU1只允许两个脉冲，并并联两个跳线允许三个脉冲。
