介绍

有几种方法可以从限制在5V电源范围内的数字电位器创建30V可调电压。最简单的方法是使用MAX5436数字锅家族的成员。具有数字逻辑控制电压，这是独立于锅电压，这些数字锅可以承受超过正负30V。

本应用笔记讨论了如何使用数字锅来降低阶跃电压，提高精度和改善温度性能。给出了一个使用任何数字锅的电路，无需特殊的MAX5436高压能力。这允许现有的多达1024个抽头的数字锅产生高于其原始指定电源电压的电压。

简单的方法

图1显示了创建30V可调电压的简单方法。MAX5436-MAX5439数字锅的控制电压(2.7V至5V)与锅电压(+10V至+30V和-28V至-10V)无关。±5V至±15V)。

在图1中，锅的128个抽头分布在接地和+26V之间，LSB步进为0.2V。

备选设计减少步长

有一种设计可以减小步长。参见图2。

在图2中，MAX5437 / MAX5439在整个锅上施加10V。注意，电压是比率的;它与锅的端到端阻力和容忍度无关。通过使用MAX5437 (50k欧姆±25%)或MAX5439 (100k欧姆±25%)，电流改变，但不改变LSB电压。锅的128个抽头分布在+15V和+25V之间，LSB步进为0.079V。

推荐使用MAX5439，因为它消耗的电流更少。R2将底部串联基准置于已知条件下，以产生少量电流。

如果28V电源调节得足够好，则可以去除分流和底部串联基准以节省成本。然后，锅在+28V以下浮动10V, R2通过系列基准和锅的小电流。

堆叠多个串联和分流参考可调高压

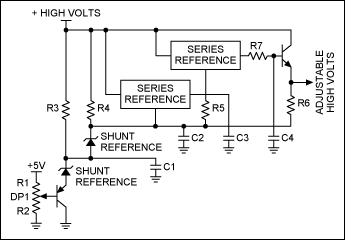

图3中的方法将两个串联和两个并联参考堆叠在一起，以实现更高的可调电压。

在本设计中，R1和R2在接地之间设置一个电压到5V。NPN和PNP晶体管倾向于抵消彼此的温度漂移。R7和C4形成一个低通滤波器。电阻3 ~ 6控制电流;C1到C3是去耦的。注意电源顺序，以确保在上电和下电期间没有组件的最大电压被超过。

数字锅和电压参考的完整列表可在网站上。
