今天的asic和微处理器的工作电压比几年前要低得多，这给电源设计人员带来了问题。特别困难的是从单个镍镉电池、镍氢电池或碱性电池中推导出低输出电压。现成的电路可用于输出电压高于2V，但没有用于低于2V的V(OUT)。

图1显示了绕过此限制的一种方法。在MAX1708 (DC-DC升压开关转换器)的标准应用电路中添加一些元件，将标称的1.2V输入电压提升到1.6V输出电压。增加的元件是一个3肖特基二极管(D2)和两个电荷泵电容器(C7和C8)。输入、输出电容(c1 ~ c4)、电感(L1)、主整流器(D1)按MAX1708数据表中的公式选择。

在正常工作期间，MAX1708的LX节点通过约2.1V切换，从地到V(OUT)加上一个二极管压降。LX节点还驱动二极管D2A和D2B形成一个倍压电荷泵。根据所示的组件和V(IN)范围从0.8V到1.5V，输出电压为3.30V。通过R4和C9滤波，它作为一个良好调节和良好滤波的工作电压。MAX1708在启动时处于正常工作模式，但引导电压来自二极管D2C。当V(OUT)接近调节时，主电荷泵接管并提供完整的工作电压。

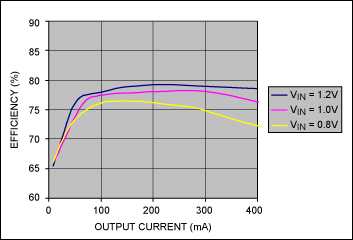

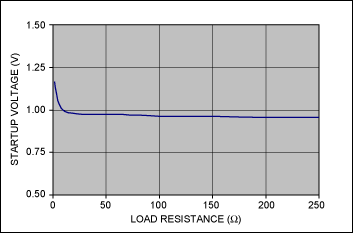

如图所示的组件，可提供超过900mA的输出电流，工作效率高达78%(图2)。该电路提供从1mA到300mA的输出电流。启动后，它继续工作，直到电池完全放电，因为MAX1708是由自引导输出电压供电。实际启动电压是负载阻抗的函数(图3)。
