DS2107A用于SCSI系统中，为9条信号线提供主动终止。在典型的8位宽数据配置(A电缆)中，需要两个DS2107A来完全终止总线(9条控制线+ 8条数据线+ 1条校验线)。在16位宽数据配置(P电缆)中，需要3个DS2107A来完全终止总线(9条控制线+ 16条数据线+ 2条奇偶校验线)。两种封装是DS2107AS, 16引脚的SOIC和DS2107AE, 20引脚的TSSOP(薄收缩小轮廓封装)。

DS2107AS和DS2107AE在各种电缆配置下进行了测试。以下波形是该测试的结果。在所有图中，驱动器(7438)显示在顶部，接收器显示在底部。7438驱动器的V(OL)为0.4伏。在所有的图中，电压标度为1伏/分。

案例1 ~案例8时标为100ns /分，使用50g 28awg屏蔽双绞线电缆。电缆的特性阻抗为75欧姆，在SCSI-3并行接口规范72至96欧姆范围内。

对于案例9，使用100欧姆特征阻抗的扁平带状电缆来描述典型的内部SCSI总线配置。在这种情况下，时间尺度为20秒/分，以便更好地看到信号的前后边缘。图9显示了当一条线处于活动状态时SCSI总线波形的长尾边。图9 b显示了更高占空比的结果，活跃的SCSI总线，因为终端封装的其他8个电阻接地，或“拉到真实状态”。这实际上加热了终端IC。DS2107AS和DS2107AE在这些负载条件下不会对SCSI总线产生不利影响。

关键:

关闭DS2107A时，电源down引脚接地

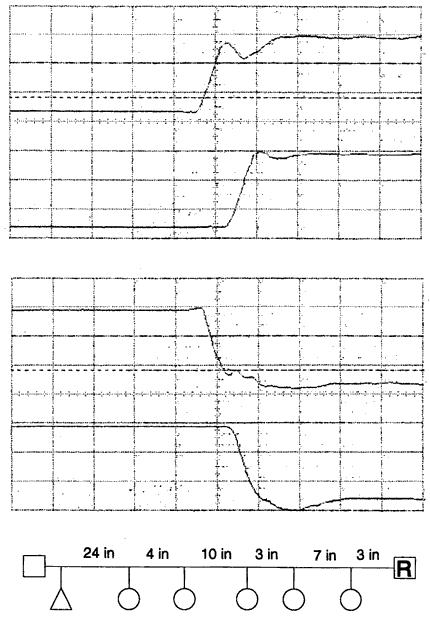

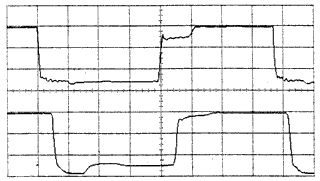

图1

10mhz高/低脉冲

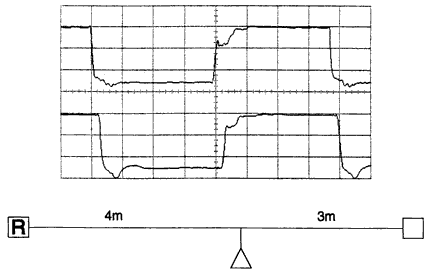

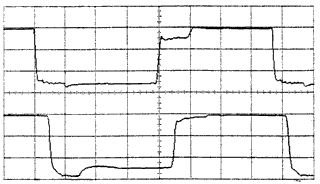

图2

10mhz高/低脉冲

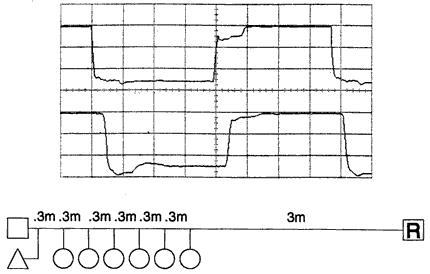

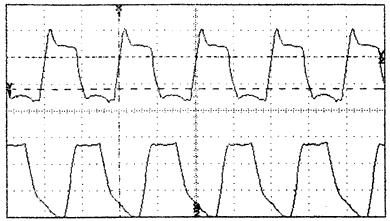

图3

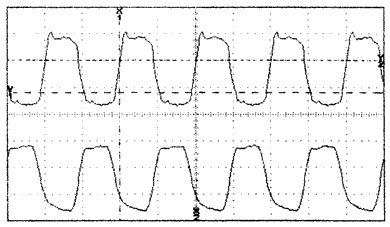

图4

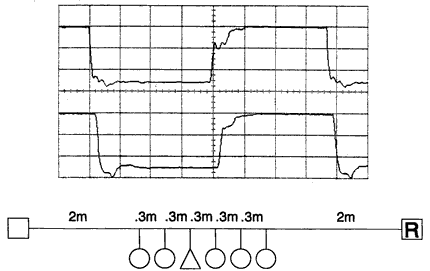

图5

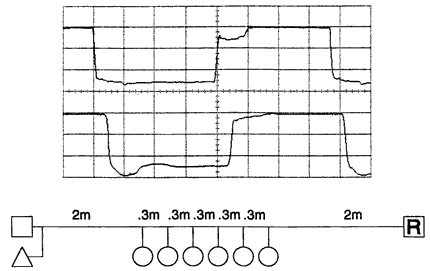

图6

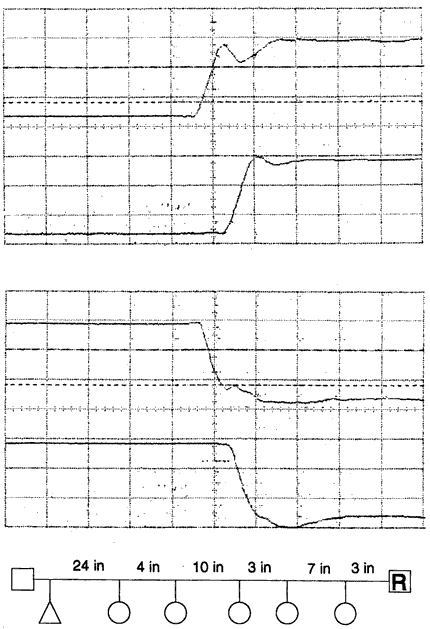

图7

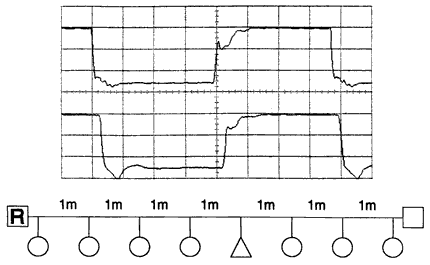

图8

案例9图9a

DS2107A

案例9图9b

DS2107A(其他8行“真”)
