MAX16031/MAX16032 EEPROM可配置系统监测器用于监测复杂系统中的电压、温度和电流。这些EEPROM可配置器件允许用户更加灵活地选择工作范围，温度、电压和电流的上限和下限，缺省输出配置以及工作模式，并且能够在器件中存储这些数据。

MAX16031可以监控8路电压、3路温度(1路内部温度/2路远端二极管的检测温度)和1路电流。MAX16032可以监控6路电压、2路温度(1路内部温度/1路远端二极管的检测温度)。监测变量中的任何一个可以复用到ADC输入，转换结果被写入各自的寄存器，通过SMBus 总线或JTAG接口可以读取这些数据。

因为校准参数与具体应用电路中使用的二极管类型有关，需要用户将校准参数装载到EEPROM中，用于外部温度传感器的校准。本应用笔记提供了外部温度传感器校准的步骤，这里主要介绍了常用的双电流温度测量法，并介绍了MAX16031/16032使用的特定的双电流测量法。本文以连接成二极管的2N3904晶体管为例介绍具体的校准步骤。

温度测量

所有半导体器件的特性都与温敏有关，我们感兴趣的是正向偏置的PN结的IV曲线随温度的变化非常明显，以下二极管方程给出了这一特性：

式中，T是测量得到的绝对温度(单位为开尔文)，n为二极管理想系数，k为玻尔兹曼常数(1.38e-23)，q为一个电子的电量(1.6e-19)，V(BE)为正向导通电压，I(S)为反向饱和电流，I为二极管的正向电流。

一种简单、准确的温度测量方式是检测两个不同的流过二极管的电流，该电流通过在二极管上施加不同的正向偏置电压(基极-发射极之间的电压)获得，由此可以抵消二极管的I(S)，使二极管正向电压(基极-射极之间的电压)之差与温度呈线性关系。下式给出了利用两个电流I(H)、I(L)计算温度的关系式：

式中，得尔塔V(BE)是测量两个电流时的基极-射极电压之差，I(H)是较高的正向电流，I(L)是较低的正向电流，其它参数如上所述。如果把T转换成摄氏度，公式如下：

从该式可以看出：温度与得尔塔V(BE)成线性比例关系，比例系数由物理常数、二极管理想系数、两个正向电流之比决定。

MAX16031/MAX16032温度测量

MAX16031/MAX16032按照上述方式利用外部二极管的两个电流测量值检测温度。确定比例并将得尔塔V(BE)转换成数字量后，器件减去一个固定温度偏差-273.15，即可获得摄氏温度，分辨率为0.5°。

需要对温度检测电路进行校准，以补偿不同二极管的理想系数，MAX16031/MAX16032的外部温度传感器需要两个校准数据：增益和失调。

增益存储在寄存器r19h[7:2] (传感器1)和r4Fh[5:0] (传感器2)中，用于控制I(H)电流(I(L)电流固定为6µA)。表1列出了增益寄存器中每一位的权值，例如，110000b表示I(H)为84µA。

表1. 增益寄存器位的权值

失调存储在寄存器r1Bh[7:5] (传感器1)和r4Dh[6:4] (传感器2)，与温度转换结果相加用于补偿失调误差。表2列出了可能的失调值。

表2. 失调寄存器数值

使用MAX16031评估板(EV kit)时，评估软件可以方便地通过图1中的Temperature Settings对话框设置校准寄存器，在Current and Temperature标签中(图2)，点击蓝色链接External Temperature 1或External Temperature 2进入每个温度监测通道的配置对话框。

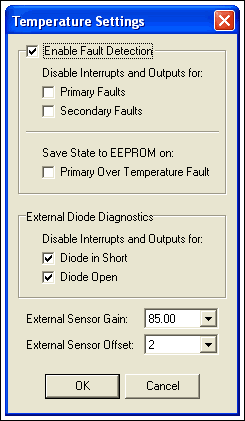

图1. 温度设置对话框

图2. 电流和温度配置标签

在校准过程以及正常操作中，启用内部数字温度检测滤波器很有帮助。在评估软件中，从Miscellaneous下拉菜单中的Temp sense filter time constant标签选择中心频率。寄存器r5Bh[6:4]的对应值请参考表3。

表3. 温度检测的数字滤波器

校准过程

为了校准MAX16031/MAX16032的温度检测电路，需要在两个不同温度下测量数据。温度相差越大，测量结果越准确。为了简单起见，第一个温度值可以设置在+25°C；为了获得较高精度，第二个温度最好高于室温，而不是低于室温，+85°C是比较好的选择。为了达到最高精度，应该在-40°C和+85°C测量数据。在下面的MAX16031例子中，校准数据取自+25°C和+85°C，选择Fairchild的2N3904晶体管，集电极和基极连接在一起构成二极管形式。

为了获得最佳结果，需要校准的传感器应该放置在温度可控的绝缘液体恒温槽内。我们使用的是Fluorinert  FC-77液体，也可以选择矿物油等液体。如果没有恒温槽，可以把传感器放置在具有较大散热器的金属物体上(以保持校准过程中的温度稳定性)，然后置于商用烤箱内。

按照以下步骤获得校准数据：

1. 确认失调寄存器清零。

2. 将温度设置在低温值(本例采用+25°C)，确保足够的稳定时间。

3. 将增益寄存器设置到80µA。

4. 记录MAX16031的返回数据。

5. 在不同的增益下重复第4步。

6. 将温度设置在高温值(本例采用+85°C)，确保足够的稳定时间。

7. 重复步骤3、4和5。

获得数据后，需要进行一些简单计算。对于从MAX16031获得的每个温度数据，计算误差：

然后计算不同温度下的误差之差：

表4给出了一组校准数据示例，Gain Reg Code和Gain Value (µA)栏中列出了增益寄存器的设置数据和等效的电流值。T(MAX16031) (°C)栏给出了不同增益设置下，在低温(+25°C)和高温(+85°C)时MAX16031的温度转换结果。T(ERR) (°C)栏为MAX16031的温度转换记录与实际测量温度的差值。得尔塔 (°C)栏则列出了高温和低温下的误差之差。

表4. 校准数据示例

下一步是查找增益和失调校准参数，检查得尔塔 (°C)栏并找到最接近零的数值。本例中，87和87.25两行增益设置都包含零值，说明可以忽略增益误差。然后检查T(ERR) (°C)栏的数值，查找误差值可以由失调寄存器数值消除的对应行。这里选择了失调误差为2的那一行，因为失调寄存器的数值‘001’可以消除这一误差。

现在，可以将得到的失调寄存器和增益寄存器值装载到MAX16031监测器应用电路的EEPROM配置寄存器中，每次测量可以使用相同数值，达到合理的精确度。

为了提高精度，可以在每次测量时对每个单元的增益参数进行在线编程。靠近器件放置一个高精度热电偶并对温度进行测量，调整增益寄存器直到MAX16031的测量温度和热电偶的测量温度相同。
