介绍

P(1dB)测量数据提供给MAX2116在整个范围内特定组合的射频和基带增益设置。这些数据对于选择增益控制设置很有价值，这些设置可以适当地分配前端和后端增益，以获得足够的P(1dB)性能。结合噪声系数数据，这些测量对优化接收机系统的动态范围是有用的。

对于大的接收信号，需要高的P(1dB)以避免调谐器饱和。通过将射频变增益放大器调整为较低的增益，P(1dB)显著增加。这使得接收大信号成为可能。由于这种降低的射频增益增加了调谐器噪声系数，因此需要在P(1dB)和噪声系数之间进行仔细的系统设计权衡。本应用笔记是计算这些权衡的工具。

操作概述

图1显示了MAX2116的典型工作电路。引脚4和5是差分射频输入。在大输入信号电平，输出放大器将限制载波噪声比(C/N)。其中一个限制因素是P(1dB)。在低输入信号电平下，系统噪声系数将限制调谐器的C/N。

引脚7 (GC1)是射频前端的可变增益控制。增益控制线通常由滤波后的PWM信号控制。基带解调器IC产生PWM信号。在闭环系统中，滤波后的PWM输出将在MAX2116 IQ输出上施加恒定幅度的信号。

MAX2116上的引脚37和34是I/Q输出。单端输出放大器增益可以设置为输出800mV(P-P)。

混频器之后是可变增益基带放大器。该放大器的增益由寄存器GC2设置，可从0到31(十进制)进行调节。系统P(1dB)由GC1和GC2的特定组合设定。

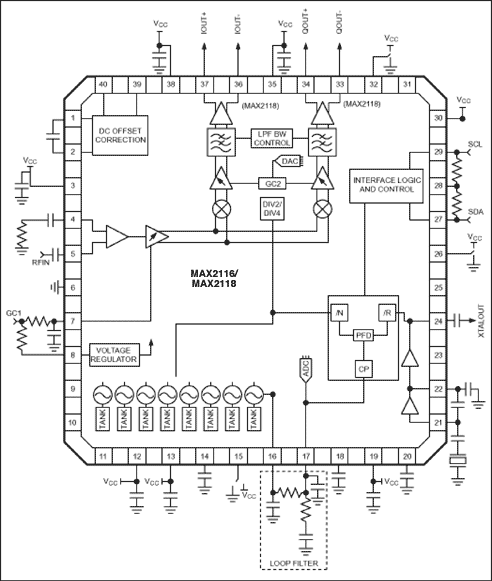

图1所示、MAX2116直接转换调谐器的典型工作电路

输入P(1dB)测量

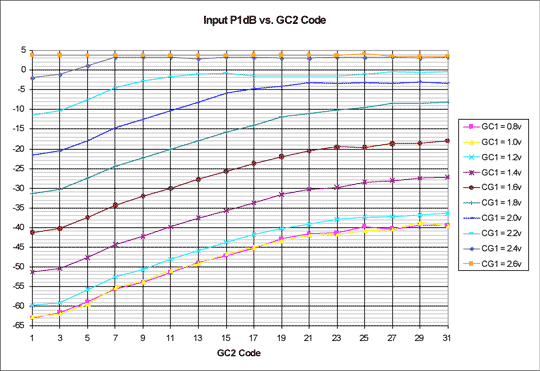

图2、输入P(1dB) vs. GC2代码

图2显示不同射频和基带增益控制设置下MAX2116的P(1dB)。随着前端增益和后端增益的减小，P(1dB)增大的趋势很明显，前端影响占主导地位。在最小前端增益设置为2.6V时，任何GC2设置都达到约3.5dBm的P(1dB)限制。图2中的数据是在1550MHz的中频载波射频输入和5MHz中频频率下测量的。

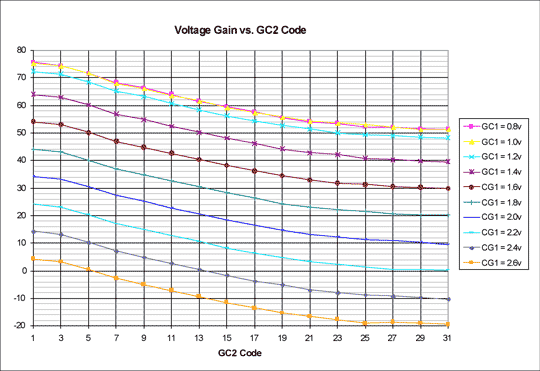

图3、电压增益vs. GC2代码

图3如图2所示，显示了MAX2116在不同增益控制设置下的电压增益。最大增益76dB;GC1范围为72dB, GC2范围为22dB。这些值中的每一个都接近典型的数据表值。

要进行进一步的数据分析，您可以下载访问一个Excel电子表格，其中包含图2和图3所示的原始数据。

结论

P(1dB)数据在MAX2116的RF和基带增益控制设置范围内呈现。该数据对于确定提供足够P(1dB)性能的可能的RF和基带增益分布非常有用。
