如何在非侵入式线路监视器应用中使用DS2151、DS2152、DS2153和DS2154

来源：analog 发布时间：2023-08-22

摘要： 本应用说明描述了如何在非侵入式线路监视器应用中使用DS2151、DS2152、DS2153和DS2154。

DS2151, DS2152, DS2153和DS2154单片收发器(sct)可用于非侵入式线路监视器应用。典型的监视器端口通过470欧姆(T1)电阻与TIP和RING隔离。这些隔离电阻与监视器的终止(100欧姆，T1)一起产生约20dB的电阻损耗。

DS2151, DS2152, DS2153和DS2154 SCT(单片收发器)可用于非侵入式线路监视器应用。典型的监视器端口通过470欧姆 (T1)电阻与TIP和RING隔离，如图1所示。这些隔离电阻与监视器的终止(100欧姆， T1)一起产生约20db的电阻损耗。使用1到4级升压变压器，如图2所示，将增加约12db的增益，使信号电平达到可恢复范围。注意，图2中由于变压器的原因，有效终端电阻为Rt的1/16。表1给出了Monitor电路终端电阻值。

图1所示典型的监视器端口。

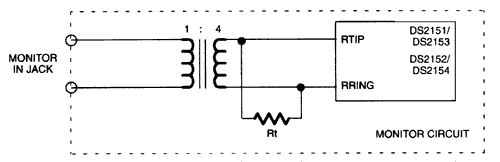

图2

表1
模式	RT	设备
T1	1600欧姆	DS2151, DS2152
E1, 120	1920欧姆	DS2153, DS2154
E1, 75	1200欧姆	DS2153, DS2154

注意:DS2152和DS2154具有通过设置寄存器TEST2中的02h位来增加6 dB平坦增益的模式。
