用于MMDS频段(2.65GHz)具有增益步进的LNA

来源：analog 发布时间：2023-08-17

摘要： 本应用笔记介绍双模LNA优化用于2.65GHz 频段的无线宽带应用。给出了增益、噪声系数、输入/输出损耗、线性特性等测试指标。

MAX2645为SiGe低噪声放大器(LNA), 具有25dB、关断模式以及可调的IP3功能。LNA优化用于2.65GHz MMDS频段的无线宽带应用。在高增益模式中MAX2645具有+17.5dB增益、2.0dB噪声系数以及+3.7dBm的IIP3。在低增益模式中7.9dB的插入损耗和+15.8dBm的IIP3。典型工作电压为+3.3V，电流在高增益模式中为低的8.9mA，而在低增益模式中为2.7mA，在关断模式中电流典型值为0.1µA。

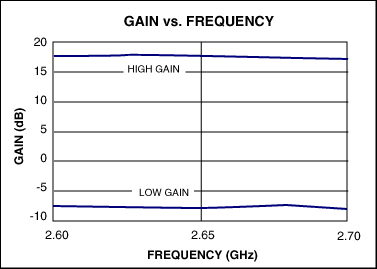

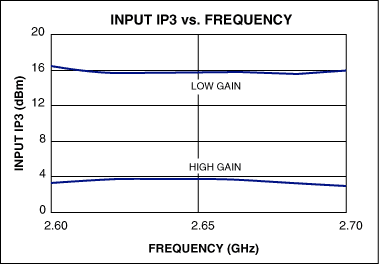

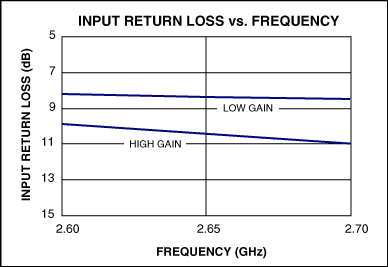

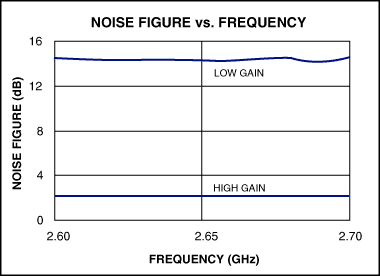

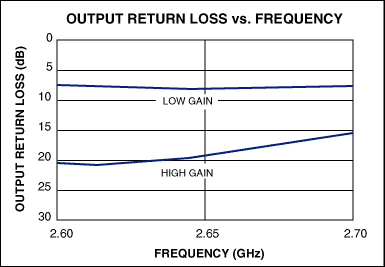

表1概括了工作在2.65GHz上的MAX2645性能。图1则给出了在2.65GHz优化MAX2645性能的原理图。表2是器件清单。图2到图6给出了从2.6GHz到2.7GHz在高增益模式和低增益模式中LNA的性能。调谐电容为通用的Murata 0402 GRP1555C (GRM36)系列，而调谐电感为Murata 0402贴片电感的LQP10A系列。欲获得详细信息，请查询MAX2645 SiGe LNA 数据资料和评估板手册。

表1. 在2.65GHz上MAX2645 SiGe LNA性能
Mode	I(CC) (mA)	Gain (dB)	NF (dB)	IIP3 (dBm)	S11 (dB)	S22 (dB)
High Gain	8.9	+17.5	2.0	+3.7	10.5	19.4
Low Gain	2.7	-7.9	14.2	+15.8	8.4	8.2
注: V(CC) = +3.3V, R(BIAS) = 20k欧姆

图1. 工作在2.65GHz的MAX2645 SiGe LNA电路原理图

表2. 器件清单
Designation	Quantity	Description
C1	1	2.0pF ±5% ceramic capacitor (0402) Murata GRM36C0G020C50
C2	1	47pF ±5% ceramic capacitor (0402) Murata GRM36C0G470J50
C3	1	10µF, 16V tantalum capacitor AVX TAJC106K016
C4, C5	2	0.1µF ±10% ceramic capacitors (0603) Murata GRM39X7R104K016
C6	1	33pF ±5% ceramic capacitor (0402) Murata GRM36C0G330J50
C7	1	10pF ±5% ceramic capacitor (0402) Murata GRM36C0G100D50
L1	1	3nH ±5% inductor (0402) Murata LQG15HN3N0S02
L2	1	6.8nH ±5% inductor (0402) Murata LQG15HN6N8J02
L3	1	5.6nH ±5% inductor (0402) Murata LQG15HN5N6S02
R1	1	20k欧姆 ±1% resistor (0603)
