介绍

在过去，有很多关于SCSI总线系统性能的文章。但是，向新用户提供的关于物理总线连接的信息非常少。这个应用笔记从系统级开始，一直到实际的引脚级连接。它为新的SCSI用户提供了在典型的宽总线应用程序中连接DS2119M所需的详细信息。

SCSI网络应用

图1说明了一个典型的SCSI网络应用程序。它演示了可以连接到SCSI总线的各种设备。工作站充当主控制器。因此，HBA(主机总线适配器)卡具有板载SCSI终端;它位于工作站外壳内，并连接到计算机主板。SCSI集线器提供总线终端，并通过三个或更多端口向外分支到另一个SCSI网络。

图1所示。典型的SCSI网络应用。

然而，在这种配置中，小型子系统是否可以连接到共享网络总线并不明显。例如，在RAID(独立磁盘冗余阵列)驱动器的情况下，RAID框中可能连接了多个SCSI驱动器。这个RAID框提供自己的SCSI终端。服务器子系统也是如此。

图2提供磁盘子系统的详细介绍。如前所述，HBA卡已连接到主板上。图2演示了从HBA到n+个磁盘的菊花链连接。在Ultra3和其他宽总线应用中，单个SCSI总线最多可以连接16个设备(包括HBA卡)。

图2。典型的SCSI磁盘驱动系统。

该图还显示了HBA卡和SCSI电缆上的终端。因此，只需要两个终端——一个在HBA总线的开头，另一个在电缆的末端。在某些情况下，终端可以连接到最后一个磁盘驱动器，以代替终端电缆。但是，在任何情况下都不应同时终止磁盘驱动器和电缆。额外的终止可能会影响系统性能，并可能导致数据完整性的边际损失。

DS2119M是一款9线LVD/SE SCSI终端IC，可为单端(SE)和低压差分(LVD)信号提供适当的阻抗水平。因此，在SE模式下使用9根线，在LVD模式下使用9对线，以提供适当的线路阻抗。

图3。DS2119M Ultra3 LVD/SE多模SCSI终结器。

在典型的应用程序中，SCSI设备是菊花链的，如下所示图4． DIFF_CAP信号监视DIFFSENS线，以确定设备的正确工作模式。DIFFSENSE引脚还可以驱动SCSI DIFFSENS线(当MSTR/SLV = 1时)来确定SCSI总线的工作模式。DS2119M将LVD和SE终端与DIFFSENS源和检测相结合。

图4。DS2119M SCSI总线连接。

一个带隙参考输入两个放大器，在LVD模式下产生1.25V参考电压，在SE模式下产生2.85V参考电压。相同的控制逻辑开关输入/输出并联电阻以相应地改变总终端电阻。在SE模式下，RxP引脚被切换到地。

DIFFSENSE电路解码三进制逻辑。在SCSI DIFFSENS控制线上有三个电压之一。如果电压低于0.6V，则选择SE模式。如果DIFFSENS高于2.15V, HVD模式选择导致DS2119M将自己与总线隔离。如果DIFFSENS线在0.6 V ~ 2.15V之间，则选择LVD模式。如图4所示，ISO输入引脚可以由HBA拉高，以将所有设备与总线隔离开来。

图5说明了SCSI宽总线应用程序的完整线路图。该图显示了连接到68针p型连接器的总线终端应用程序。由于宽总线的每一端都需要三个DS2119M SCSI终止器，因此需要六个设备来终止该路径，如图4所示。请注意，在总线的每一端都选择了一个设备作为主设备。当MSTR/SLV引脚被拉高时，DIFFSENSE引脚输出适当的模式电平，由DIFF_CAP引脚检测。

图5。典型的SCSI总线引脚连接。

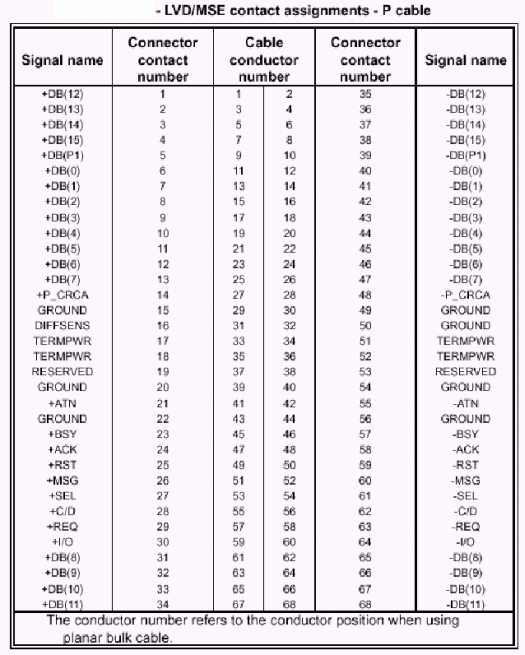

附录A: LVD/SE触点分配- P电缆
