工作在WCDMA 190MHz中频的MAX2388混频器的测试数据

来源：analog 发布时间：2023-08-16

摘要： 本文提供了一组MAX2387 W-CDMA低噪声放大器(LNA)和2140MHz RF、190MHz IF混频器的测试数据。

max238x

MAX2387, MAX2388和MAX2389系列产品是为WCDMA应用设计的接收前端器件。它们在极小的封装内集成了一个低噪声放大器(放大器)和一个高线性度下变频混频器。MAX2387和MAX2388内部包含一个本振(LO)输入缓冲器,而MAX2389不包含LO缓冲器,可提供更低的电流消耗。

高增益和低增益两种工作模式是上述三种器件都具备的特性,MAX2387的增益步长为32 db, MAX2388 / MAX2389的增益步长为18分贝。【翻译】

混频器的三阶非线性指标可以通过连接在BIAS_SET引脚的外部偏置电阻调节,以便权衡所期望的线性度和可以接受的电流消耗。MAX2387和MAX2388的混频特性优化于本振输入缓冲端口的-10 dbm典型驱动;MAX2389混频性能则优化于本振输入缓冲端口为4 dbm的典型驱动。该系列产品的本振端口都可配置为单端工作方式或差分工作方式。

性能测试

以下所示的大多数测试数据是MAX2388在190 mhz中频(如果)条件下,V (CC) = 2.8 V时得到的。“”“”“”“”

测试条件：

V(cc) = 2.8v
-30dBm
= 2140MHz;(LO) = 2330MHz
1MHz
(LO) = -10dBm (MAX2389 -4dBm)

表1. 【中文翻译】:噪
参数	高增益	低增益	单位	评论
获得	14.6	-2.8 (-17 max2387)	dB	LNA输入损耗= 0.2dB和LNA输出损耗= 0.2dB已从测量中去嵌。
NF	1.8	7.0	dB	LNA输入损耗= 0.2dB已从测量中去嵌。

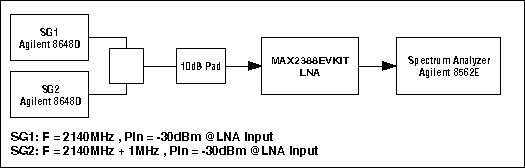

IIP3	3.5	1.0	dBm	在低增益模式下用RF = -20dBm测量
S11	-10.5	-12.9	dB	10*log(10)(\|S(11)\|)
S22	-13.5	-16.5	dB	10*log(10)(\|S(22)\|)
S12	-25.4	-12.1	dB	10*log(10)(\|S(12)\|)
国际刑事法庭	9.9	6.8	妈

表2. 混频器测试数据
参数	高增益	低增益	单位	评论
获得	10.5	9.5	dB	去除混频器输入损耗= 0.2和中频平衡插入损耗= 1.0dB。

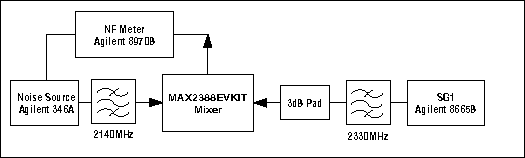

NF	6.8	6.2	dB	混频器输入损耗= 0.2dB已从测量中去除嵌入。

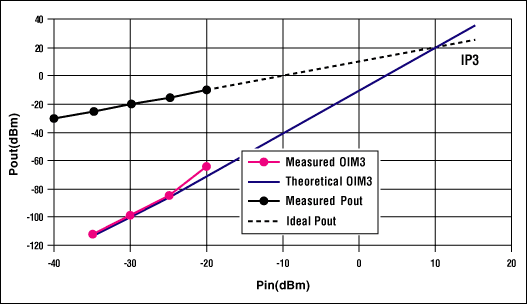

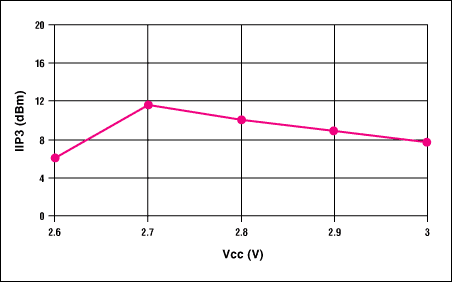

IIP3	10.0	1.8	dBm
IIP2	17.0	16.8	dBm	单端LO驱动
IIP2	31.2	30.5	dBm	采用差动LO驱动
中频口漏电	-25.5	-25.5	dBm	LO = -10 dBm @2330MHz MAX2387/88
RF端口的LO泄漏	-45年	-45年	dBm	LO = -10 dBm @2330MHz MAX2387/88

表3. 【中文翻译】:噪
频率	S11		S21		S12		S22
(GHz)	杂志(dB)	阶段(度)	杂志(dB)	阶段(度)	杂志(dB)	阶段(度)	杂志(dB)	阶段(度)
1.0	-2.1286	-58.278	12.847	133.75	-32.155	74.423	-0.945	-23.033
1.1	-2.3856	-62.382	12.331	131.49	-32.022	80.579	-0.964	-25.008
1.2	-2.6618	-65.862	12.154	128	-31.585	73.547	-1.089	-24.881
1.3	-2.855	69.138	11.703	126.22	-30.677	77.068	-1.285	-25.903
1.4	-3.1572	-72.628	11.296	123.77	-31.095	76.873	-1.325	-26.516
1.5	-3.4104	-75.839	11.253	120.6	-30.572	75.955	-1.467	-26.709
1.6	-3.7441	-78.872	11.206	121.03	-30.134	77.315	-1.625	-27.577
1.7	-4.1285	-82.259	10.622	117.69	-30.08	80.001	-1.798	-28.049
1.8	-4.3986	-85.465	10.986	116.13	-29.453	82.934	-1.925	-29.221
1.9	-4.7755	-89.3	10.436	115.06	-29.922	83.366	-2.098	-29.713
2.0	-5.2184	-92.921	10.444	110.19	-29.151	84.624	-2.267	-30.994
2.1	-5.6356	-96.942	10.353	108.99	-28.898	86.776	-2.345	-32.867
2.2	-6.0176	-101年	10.29	105.5	-28.514	87.56	-2.451	-35.262
2.3	-6.4621	-106.27	10.58	104.32	-27.631	89.437	-2.685	-38.079
2.4	-6.9126	-111.35	9.8114	100.88	-27.764	88.93	-2.835	-42.528
2.5	-7.2807	-117.04	10.106	95.216	-27.384	88.897	-3.018	-46.811
2.6	-7.7233	-122.7	9.7148	95.186	-26.945	88.47	-3.077	-51.827
2.7	-7.9908	-130.37	9.0991	88.322	-26.888	93.211	-3.077	-57.443
2.8	-8.2315	-137.57	9.6216	84.239	-26.285	89.688	-3.257	-63.369
2.9	-8.2342	-144.27	9.0162	85.306	-26.094	95.284	-3.305	-69.697
3.0	-8.3826	-151.69	8.5833	77.645	-26.065	91.953	-3.198	-75.708
