问题介绍

一些econoscillator有一个可选择的扩频(抖动)输出。启用抖动后，不仅频率随时间变化，而且平均输出频率也会降低。这种平均输出频率的意外降低在某些应用中是不希望出现的。事实上，在其他应用中，这种频率降低是有用的。这是真的，因为输出频率从不超过主振荡器设定的最大频率，并且仍然满足严格的光谱发射要求。

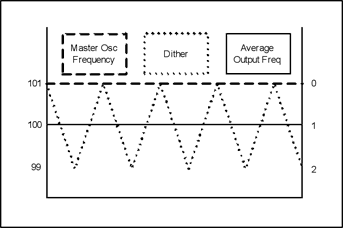

在抖动EconOscillator中，三角波发生器在主振荡器的控制信号下注入一个偏移元件。这导致连续移动的输出频率，它不再是中心(即，“平均”输出频率)在编程的主振荡器的频率。这意味着三角波只会降低输出频率。图1说明了这个过程。

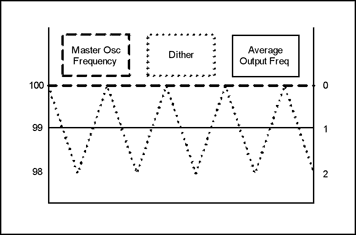

有些应用中，抖动振荡器可能不受绝对最大频率要求的限制。在这些情况下，只要仍然需要抖动，可以对EconOscillator进行编程，使平均输出频率精确地集中在所需的值上。参见图2。

解决问题的方法

解决这个问题的方法其实很简单。为了达到期望的平均频率，重新计算主频率到一个更高的值。重新计算主频率比抖动值高1/2将补偿抖动启用时的平均输出频率。

例如，如果DS1086被编程为出厂默认偏移量(OS)， DAC寄存器为784dec，并且抖动被禁用，则平均输出频率将为100.0000MHz。但是，如果抖动在2%时启用，则平均输出频率将下降。新的平均频率将是:

输出将具有99.00 mhz的平均频率，2%的抖动和98.00 mhz和100.0000MHz之间的扫描。如果应用程序要求中心频率保持在100.0000MHz，则必须选择不同的DAC寄存器设置。

在需要2%抖动和平均输出频率为100.000MHz的应用中，只需选择一个新的DAC寄存器值即可将主振荡器频率向上移动。在后一种情况下，选择DAC寄存器为885dec。

结论

本应用笔记描述了如何计算主振荡器值，以实现在使用下抖动EconOscillator中心输出频率。通过重新计算和编程EconOscillator的寄存器设置，输出频率和抖动可以精确地调整，以达到预期的结果。

有关本申请说明的问题/意见/建议可发送至文件反馈。
