DS3134访问PCI总线来获取和存储HDLC数据包，因为它们被发送和接收。这个 应用笔记详细说明了如何计算 DS3134需要多少可用的总线带宽才能正常运行。希望通过应用程序说明中提供的信息，用户 可以修改这些数字以适应其特定的应用程序。参考表1来引用本文中使用的变量 。

表1 变量的定义

总线访问类型
有四种类型的总线访问由DS3134或主机执行，以支持DS3134中的 DMA。在下面的描述中，变量D定义为数据周期数 ，变量R定义为由于RAM访问延迟所需的总线周期数。

类型1:由DMA从主机RAM中突发读取
当DMA突发从主机RAM读取数据时所需的总线周期总数是[3+R+D]。这个 方程来源于DS3134数据表的图9.1B，如下所示。

类型2:DMA对主机RAM的突发写
当DMA突发写入主机RAM时所需的总线周期总数是[2+R+D]。该 方程来自DS3134数据表的图9.1C，如下所示。

类型3:由主机写入DS3134
当主机写入DS3134时，所需的总线周期总数为7。

类型4:由主机读取到DS3134
当主机从DS3134读取数据时，所需的总线周期总数为7。注:对于3型和4型，7周期是酒庄固有的，不能改变。

每个包所需的总线周期数
为了计算总线利用率，必须知道所需的总线周期数。为了得到这个 数字，我们做了几个假设，如下所示。图1显示了主机和DMA对于接收或传输的每个数据包将遵循的标准 顺序。从图1中我们 可以创建一个公式来计算每个数据包所需的平均总线周期数，即 变量C。

接收方
Cr = [(3 + R + 24) / 12] + [(P / 4) + (2 + R) X] + [2 + R + 3] + [(2 + R + 6) / 6] + [4 (7 / B)]

传输方
Ct = [(3 + R + 12) / 12] + [2 + R + 1] + [3 + R + 4] + [(P / 4) + (3 + R) X] + [(2 + R + 6) / 6] + [4 (7 / B)]

总公式
C = 21.16 + 3.5r + 0.5p + 56 / b + (5 + 2r) x

计算每个包所需的总线周期数的假设

• 所有数据包都是64字节(最坏的情况)。

• HDLC包的FCS不传输到PCI总线或从PCI总线传输。

• 在接收端，只使用大缓冲区(禁用小缓冲区)。

• 接收DMA将突然读取空闲队列并突然写入已完成队列。

• 发送DMA将突发读取挂起队列并突发写入完成队列。

• 所有的数据包都适合在一个缓冲区中(即，只有一个描述符);这是合理的，因为数据包是64字节。

• 所有物理层链路都被数据包填充，没有空闲代码发送或接收。

• 中断例程和开销(如访问本地总线)没有被考虑。

图1所示。每包总线周期流程图

注:

1. 12个描述符x 2个dwords= 24

2. 以字节为单位的数据包，4字节/数据周期

3. 6个描述符x 1个dword = 6

图1继续

注:

1. 12个描述符x 1个dword = 12。

总线利用率

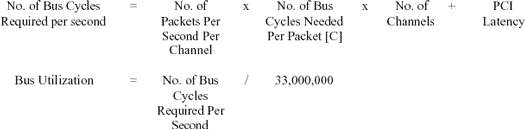

有了每个数据包所需的已知总线周期数，就可以计算总线利用率。总线 利用率被定义为DS3134在一秒钟内所需的总线周期数除以 除以一秒钟内可用的总线周期总数，对于本应用说明 的目的，由于PCI时钟速率假设为33MHz，因此将为33,000,000。以下两个公式可用于 计算总线利用率。

下面是总线使用的三个例子。在每种情况下，假设所有 传入和传出的数据包都是64字节长(P = 64)，并且主机平均每8个数据包(B = 8)更新和读取DS3134上DMA使用的 队列。在每种情况下都有 两种情况。在场景A中，主机RAM是紧密耦合的，每次访问平均只为 增加一个总线周期。在方案B中，主机RAM不是紧密耦合的，每次访问 平均要增加7个总线周期。可以修改这三个示例以适应确切的应用程序。

表2 示例说明

表3。巴士使用的例子

假设:B = 8;病例A, R = 1;情况B, R = 4。

注:
每秒包数:(HDLC通道速度)x(1字节/8位)/(字节/包数)
例如，情形1:64000bps x (1/8) / 64 bytes = 125

案例1

1. 在Chateau内部FIFO中有1024个块，每个块是4个dwords(16字节)。加载了256个通道后，每个通道只能分配给1024 / 256 = 4个块(4 x 16 = 64字节/通道)。

2. 由于每个FIFO块是64字节，因此FIFO中的64字节数据包可以在两次总线访问中填充或清空。对于最坏情况的假设，我们在这个例子中使用3个。

案例2

1. 在情形2中有64个通道，因此，FIFO中的块大小可以是1024 / 64 = 16块(16 × 16 = 256字节/通道)。

2. 每个FIFO块大小为256字节;因此，FIFO中的64字节数据包可以在一次总线访问中填充或清空。

案例3

1. 在情况3中有两个通道，因此，FIFO中的块大小可以是1024 / 2 = 512 块(512 × 16 = 8192字节/通道)。

2. 每个FIFO块大小为8192字节;因此，FIFO中的64字节数据包可以在一次总线访问中填充或清空。
