本文介绍了DS3112复用帧器如何从高速复用信号中恢复低速时钟信号，以满足器件的三种复用工作模式。第一种操作模式是在M13和c位奇偶校验模式下从DS3信号恢复28个DS1时钟信号。第二种是E13模式下，从E3信号中恢复16个E1时钟信号。第三种模式是在G.747模式下从DS3信号中恢复21个E1时钟信号。在恢复低速时钟时，重要的是要注意高速信号中存在的实际数据会影响恢复过程。因此，当术语“信号”单独使用时，它指的是时钟、数据和使能信号的组合。与信号一起使用的任何术语“时钟”、“数据”或“使能”都是指单个信号组件。

DS1时钟恢复M13和c位奇偶校验模式

从DS3信号中恢复28个单独的DS1时钟是一个复杂的三阶段过程。

第一阶段，M23阶段，将DS3信号解复用为7个单独的DS2信号。不是恢复单个DS2时钟，而是创建DS2启用。七个DS2使能的每个DS3帧在84 x 7 +(84或83)DS3时钟周期中处于活动状态。决定恢复最后84或83 DS3时钟周期是基于DS2的材料位控制。

第二阶段是M12阶段，它将七个DS2信号中的每一个解复用为四个DS1信号，总共有28个DS1信号。与M23阶段一样，M12阶段不恢复单个DS1时钟，而是创建DS1启用。在48 x 5 +(48或47)DS2启用周期内，四个DS1启用中的每一个都处于活动状态。决定恢复最后的48或47 DS2使能周期是基于DS1材料位控制。

第三，也是最后一个阶段是FIFO阶段，它实际上重新创建了单个DS1时钟。每个DS1时钟都是通过将DS3时钟(HRCLK)除以28或29创建的。除数的选择是基于当前存储在FIFO中的数据量。FIFO使用DS1使能将数据写入FIFO, DS1时钟(LRCLKx)从FIFO读取数据。FIFO试图将FIFO中的数据量保持在半满标记的中心，从而恢复正确的DS1时钟速率。如果数据量超过二分之一，则选择“除以28”。如果数据量低于二分之一，则选择“除以29”。时钟恢复机制的完整示意图如图1所示。

E1时钟恢复E13模式

从E3信号中恢复16个单独的E1时钟也是一个复杂的三阶段过程。

第一级是E23级，它将E3信号解复用为四个E2信号。不是恢复单个的E2时钟，而是创建E2启用。四个E2使能的每一个E3帧在93 + 95 x 2 +(95或94)E3时钟周期内都处于活动状态。决定恢复最后的95或94 E3时钟周期是基于E2材料位控制。

第二级是E12级，它将4个E2信号中的每一个解复用为4个E1信号，总共16个E1信号。与E23阶段一样，E12阶段不恢复单个E1时钟，而是创建E1使能。在50 + 52 × 2 +(52或51)个E1使能周期内，每个E1使能周期处于活动状态。决定恢复最后的52或51 E2使能周期是基于E1材料位控制。

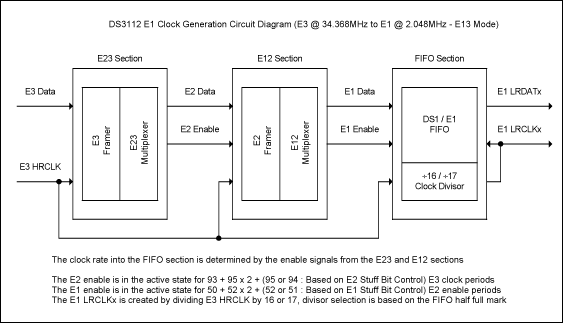

第三，也是最后一个阶段，是FIFO阶段，它实际上重新创建了单个E1时钟。通过将E3时钟(HRCLK)除以16或17来创建每个E1时钟。除数的选择是基于当前存储在FIFO中的数据量。FIFO使用E1使能将数据写入FIFO，使用E1时钟(LRCLKx)从FIFO读取数据。正确的E1时钟速率由FIFO恢复，FIFO试图将FIFO中的数据量保持在半满标记的中心。如果数据量超过二分之一，则选择“除以16”。如果数据量低于半满分，则选择“除以17”。时钟恢复机制的完整示意图如图2所示。

G.747模式E1时钟恢复

从DS3信号中恢复21个单独的E1时钟也是一个复杂的三阶段过程。

第一级是M23级，它将DS3信号解复用为7个DS2信号。不是恢复单个DS2时钟，而是创建DS2启用。七个DS2使能的每个DS3帧在84 x 7 +(84或83)DS3时钟周期中处于活动状态。决定恢复最后84或83 DS3时钟周期是基于DS2的材料位控制。

第二阶段是G.747阶段，它将七个DS2信号中的每一个解复用为三个E1信号，总共21个E1信号。与M23阶段一样，G.747阶段不恢复单个E1时钟，而是创建E1使能。三个E1使能在53 + 55 x 3 +(55或54)DS2使能周期内都处于活动状态。决定恢复最后的55或54 DS2使能周期是基于E1材料位控制。

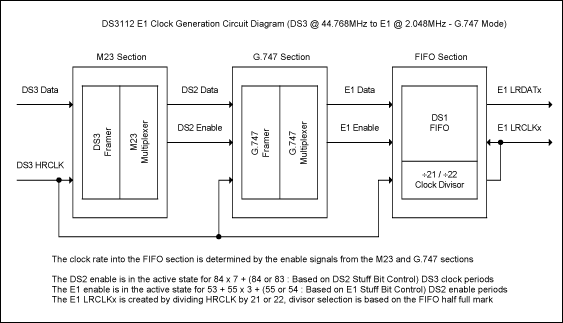

第三，也是最后一个阶段是FIFO阶段，它实际上重新创建了单个E1时钟。通过将DS3时钟(HRCLK)除以21或22来创建每个E1时钟。除数的选择是基于当前存储在FIFO中的数据量。FIFO使用E1使能将数据写入FIFO，使用E1时钟(LRCLKx)从FIFO读取数据。正确的E1时钟速率由FIFO恢复，FIFO试图将FIFO中的数据量保持在半满标记的中心。如果数据量超过二分之一，则选择“除以21”。如果数据量低于二分之一，则选择“除以22”。时钟恢复机制的完整示意图如图3所示。

参考电路

有关DS3112低速时钟恢复的更多问题，请联系电信应用支持团队。

有关DS3112的一般信息，请参阅数据表。
