测试设备

频谱分析仪—Agilent Technologies 8562EC
差分探头—Tektronix  P6248
探头电源—Tektronix 1103
电源
MAX2607评估板

装置与测试条件

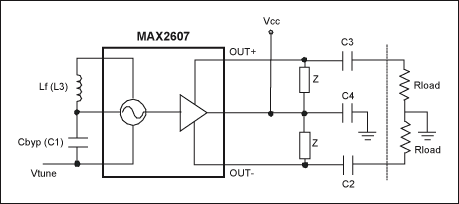

测试装置如图1所示，MAX2607的差分输出(OUT+和OUT-)连接到差分探头的两个输入引脚，其它端连接到探头电源，将外部电源提供给探头。探头电源输出与频谱分析仪连接，测试条件如下：

V(CC) = 3V
输出频率 = 197MHz
V(TUNE) = 0.4-2.4V (本例中，已选择外部电感，LF，使V(TUNE)近似在其调谐范围的中点)
差分探头设置为1:1衰减。

频谱分析仪设置

幅度单位：伏特
中心频率：197MHz
间隔：1MHz
带宽分辨率：10kHz

输入、输出网络及其测量

初始元件值(参考图2):

调节L3，当V(TUNE)接近其调谐范围中点时能够得到197MHz的输出频率。对应的电感值为100nH。

C1 = C4 = 1000pF
C2 = C3 = 330pF
Z = R2 = R3 = 1100k欧姆

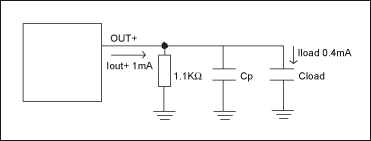

差分输出送入差分探头的输入端，输入阻抗为400k欧姆与1pF电容并联，相当于单端2pF电容。这样，可以认为R(LOAD)是2pF电容(C(LOAD))，电抗为-j400。此外，还须考虑电路的寄生电容。电路如图2所示，测量差分电压为320mV(P-P)。等效于在2pF负载电容上得到单端160mV(P-P)输出，流过负载的电流I(LOAD)为0.4mA，如图3所示。

利用上述结果，寄生电容C(P)近似为2.87pF。电容与1k欧姆电阻并联后，实部阻抗大约为270欧姆。

利用分流公式：

因此，C(P)的计算是正确的。

通过上述分析，为了提高差分电压V(OUT)，需要使用上拉电感，并使其与C(P)和C(LOAD)并联电容谐振，可以计算出该电感值为：

因此，  L   = 130nH。最接近的标准电感为120nH。

最终电路和结果

参考图1：

调节L3，当V(TUNE)接近其调谐范围中点时能够得到197MHz的输出频率。对应的电感值为100nH。

C1 = C4 = 1000pF
C2 = C3 = 330pF
Z = L4 = L5 =120nH
R3 = R4 = 开路

结果

V(CC) = 3V, I(dc) = 2mA, V(TUNE) = 1.4V
输出频率 = 197MHz
差分输出电压 = 860mV(RMS) = 2400mV(P-P)

注：如果应用中采用的差分探头与上述示例不同，那么，产生谐振的电感值  L  也不同。用所使用探头的输入电容替代上述式1中的C(LOAD)，重新计算  L  。同样，当MAX2607用来驱动LVDS缓冲器时，C(LOAD)需要用缓冲器的输入电容替代，并重新计算  L  。

结论

MAX2607评估板经过修改后可以提高差分输出信号的幅度，使用上拉电感替代无源上拉，与探头输入电容和电路板寄生电容谐振。修改后的方案可以提供2400mV(P-P)的差分输出V(OUT)，这个结果实利用差分探头在频谱分析仪上测试得到的。
