电容式换能器和其他高阻抗信号源通常需要交流耦合和缓冲放大器来调节信号。缓冲器有很多种形式，但它们中的大多数通过外部电阻损害信号质量，这些电阻为输入偏置电流提供直流路径。幸运的是，最近运算放大器技术的改进允许交流耦合输入，而不需要偏置电阻。

这些新型运放的输入可以在整个电源电压范围内工作。有些是CMOS，但许多是用互补双极晶体管实现的。对于这些，每个输入都连接到一个NPN差分对和一个PNP差分对。通过结合这些并联输入级，第二级确保了宽的输入共模范围。

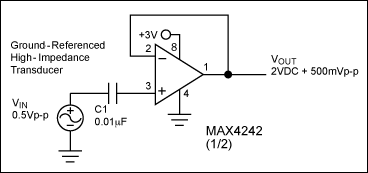

一些运算放大器的输入电压水平使NPN对的偏置电流与相反极性的PNP对的偏置电流完全相等，导致输入偏置电流变为零，如图1所示。对于图中所示的放大器，这种效应会在接近2V(CC)/3的电平上自偏置输入。这个电压的范围在0.5V和V(CC)-0.5V之间。

为了避免随着信号偏离2V(CC)/3而增加的失真效应，应将输入信号摆幅限制在500mV(P-P)。如果需要，下游电路可以消除直流偏置，同时提供增益和滤波。即使使用小的、低成本的耦合电容，该电路的超高输入阻抗和无偏置电阻使其工作频率远低于1Hz。

这篇文章的类似版本出现在2000年3月16日的EDN杂志上。
