本应用笔记将讨论使用Dallas Semiconductor sct和内部不包含交错总线操作(IBO)功能的帧将四个PCM流多路复用到一个8MHz系统背板的要求。DS2155、DS26528、DS26524、DS26522、DS26521、DS26519和DS26518内部都包含IBO功能，不需要下面所示的额外逻辑。

T1或E1 PCM信号可以连接到8MHz系统背板。通常，此应用程序用于将四个PCM流多路复用到单个8MHz PCM流上。为了实现这一点，弹性存储被启用并置于2.048MHz SYSCLK模式。图1说明了一个电路，其中为所有四个帧生成单个同步信号。每个帧依次由8个周期的8.192MHz时钟突发驱动。每个时钟突发导致弹性存储输出一个DS0。这将产生一个字节交错的8.192MHz PCM蒸汽(参见图2)。

图1和图2适用于DS2152和DS2154。图1显示了8.192MHz时钟可以从主DS2152/54派生。

主时钟源

在图1中，如虚线所示，8.192MHz系统时钟可能来自T1/E1线。这条线成为其他三个设备的定时主控器。在本例中，设备#1被用作主设备。其他三个设备可能会出现帧卡，因为不能保证它们的入站T1/E1速率与设备#1的入站速率同步。弹性存储通过重复或删除完整的帧，以逻辑方式管理帧滑动事件。

主时钟故障

如果主线发生故障，将发生以下事件。RCLK将被MCLK取代。如果在接收路径中启用抖动衰减器，则这种转换将非常平滑。因此，8 MCLK引脚上的8.192MHz时钟输出将进行轻微而平滑的过渡，以锁定MCLK的时钟。8.192MHz系统时序不会受到字节交错结构的干扰。设备#1将通过状态寄存器报告接收载波丢失(RCL)事件。当主机检测到主线路出现故障时，可以使用处理器选择逻辑切换到另一条活动线路。

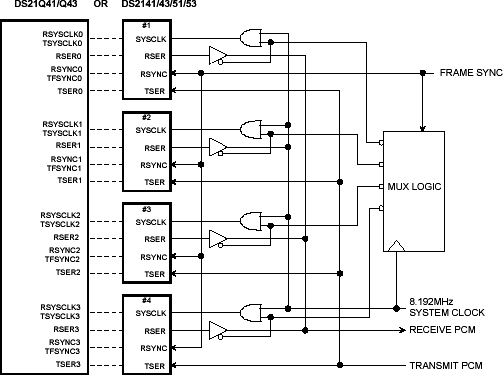

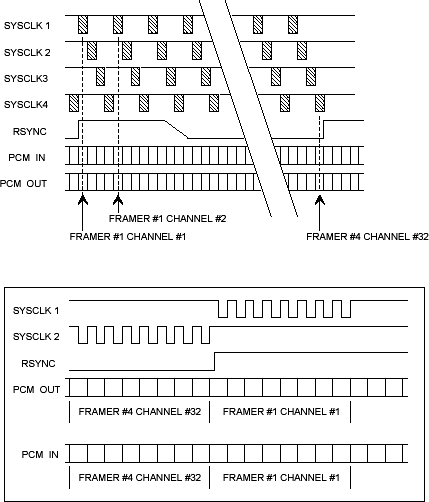

图3和图4适用于DS2141、DS21Q41、DS2143、DS21Q43、DS2151和DS2153。
