LCM和OVD门限及其对应的基准

DS3881  、  DS3882  、  DS3984  、  DS3988  、  DS3991  、  DS3992  和  DS3994   CCFL (冷阴极荧光灯)控制器的每个通道都有两路输入：LCM用于灯管电流监测，OVD用于过压检测。LCM和OVD对应有4个门限。表1列出了每个门限的说明和符号。

表1. 门限说明和符号

LCM和OVD引脚均具有一个内部直流偏压V(DCB)，对于DS3881和DS3882，该偏压为1.1V；对于DS3984、DS3988、DS3991、DS3992和DS3994，偏压为1.35V。门限可以以V(DCB)或信号地(GND)为参考。

根据所采用的电压基准不同，在数据资料中规定的门限值似乎有所不同，尽管实质上它们是相同的。在DS3881、DS3882、DS3984和DS3988的数据资料中，这4个门限以V(DCB)为参考。在DS3991、DS3992和DS3994的数据资料中，这4个门限以地为参考，所以包含 V(DCB)。例如，数据资料中给出的DS3984的灯调节门限(典型值)相对于V(DCB)为1.0V，而相对于V(DCB)为1.35V。在DS3994的数据资料中，相同参数值为2.35V，而该值是以信号地为参考。所以，DS3984和DS3994的灯调节门限实际是相同的，这两份数据资料的注释3对此作出了说明。

根据应用确定正确的门限

由于门限值会随所用基准的不同而不同，用户需要确定正确的基准(V(DCB)或地)，从而选择正确的外部补偿值。若LCM和OVD信号是交流耦合，通常以V(DCB)为参考，这适用于每个通道驱动单个灯管的应用。然而，如果没有使用交流耦合，门限则应以地为参考，这个规则通常适用于每个通道驱动多个灯管的应用。以下两个示例解释了这一原理。

每个通道驱动一个灯管

在这类应用中，LCM和OVD引脚上的内部直流偏压允许采用交流耦合输入。这种设计会使外部电路非常简单。图1所示为这类应用的典型工作电路。

图1. 每个通道驱动一个灯管的典型工作电路

在该应用中，门限以V(DCB)为参考。表2列出了门限值，这些值对于其它部件可能有所不同。

表2. DS3994的LCM和OVD门限(图1)

每个通道多个灯管

图2给出了DS3994的每个通道驱动多个灯管的典型工作电路。这类应用中，灯管电流和电压必须为“线或”逻辑，并馈送至DS3994的LCM和OVD输入。电路中使用了一些外部电路，包括分压器和峰值检测器。与每通道驱动一个灯管的应用不同，每通道驱动多个灯管的应用在LCM输入没有采用交流耦合电容。DS3994根据在LCM输入测得的峰值信号控制灯管电流。在没有交流耦合电容的情况下，峰值控制电平为直流偏压(1.35V)加上灯管调节门限(1.0V)，也就是2.35V (标称值)。所以，在LCM输入处，灯管的电流反馈电阻产生的峰值电压必须衰减至目标值2.35Vpeak，从而使器件可将灯管电流控制到合适的水平。同样，该应用的OVD门限为对地2.35V。

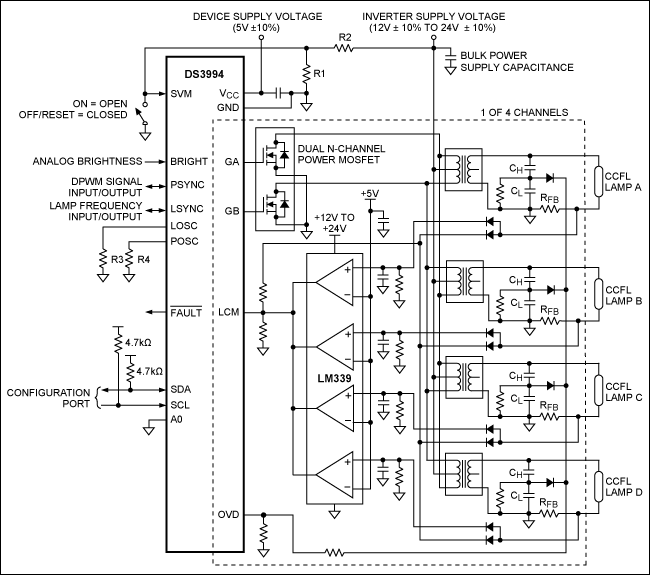

图2. 每个通道驱动多个灯管的典型工作电路

图2中所用门限请参见表3，电压以地为参考。对于其它部件，这些值可能不同。

表3. DS3994的LCM和OVD门限(图2)

总结

1. DS3xxx CCFL控制器的每个通道有4个门限，用于灯管监测和调节。

2. 依据所用基准的不同，相应数据资料中给出的门限值可能不同。

3. 当LCM和OVD信号为交流耦合时，门限通常以直流偏压(V(DCB))为基准。这种方法一般适用于每个通道驱动一个灯管的应用。

4. 当LCM和OVD信号没有通过交流耦合电容连接到相应引脚时，门限值以地为参考。这种设计通常适用于每个通道驱动多个灯管的应用。
