电压基准对ADC的影响

MAX1447、MAX1491、MAX1493、MAX1495、MAX1496、MAX1498是西格马-得尔塔面板表IC，允许用户选择内部2.048V基准或外部500mV至3.6V的基准源。多数基本配置中，这些器件在输入AIN+和AIN-两端要求2.048V的基准，并将转换结果输出到LED/LCD显示器。输出计数有效分辨率为4.5位，并遵循下列传输函数。对于3.5位ADC，将公式中的20,000替换成2000即可。

在AIN+ - AIN- ≥ 0、RANGE = GND时

在AIN+ - AIN- < 0、RANGE = GND时

在AIN+ - AIN- ≥ 0、RANGE = DVDD时

在AIN+ - AIN- < 0、RANGE = DVDD时

利用分压网络构成可调基准

改变基准电压会使器件的增益也随之变化。特定应用中，可利用该特点，通过可变外部基准提供可调节的增益。

通过调节式1中的差分基准电压(V(REF+) - V(REF-))，可以看出传输函数的增益变化。为提高增益，可以简单地降低基准电压；相反，要降低增益，可以增大基准电压。在多种可调基准方案中，最简单的方法就是利用带2.5V基准的可调分压网络来改变V(AIN+)。

图1. MAX6126 + 分压网络，REF+ = V(OUT) ，REF- = GND。V(OUT)范围为1.5V至2.5V

图1所示可调节电压基准由2.5V基准(MAX6126)和串联可变电阻与固定电阻组成，固定电阻连接在基准输出(OUTF)和GND之间。该电路的输出REF+连接到ADC的REF+；ADC的REF-接GND。差分基准电压V(REF)按下式计算：

ADC在REF+端的输入阻抗典型值为220毫欧因此只要(R(VAR) + R) < 1毫欧就不会影响公式2。

MAX149x系列使用外部基准时的实际考虑

重要的是MAX1447、MAX1491、MAX1493、MAX1495、MAX1496、MAX1498将其基准输入引脚限制到±绝对电压以内，以实现精确转换。这样，在使用图1电路时须保证REF+的电压不要超过±2.2V。另外，电阻的温漂会使分压比随着温度的变化而改变，须使用低温漂电阻(如薄膜电阻)，避免使用碳电阻或电位器。如果需要一个固定增益，可使用精密匹配电阻分压器MAX5490，可获得±1ppm/°C的电阻比例温漂(见图2)。

图2. 利用MAX5490精密分压器配合MAX1447、MAX1491、MAX1493、MAX1495、MAX1496和MAX1498 ADC工作

由于REF+和REF-不能超过±2.2V，所以使用大于2.2V的基准电压时要使外部基准以GND为中心点。按照图3所示，可以利用两个外部基准源产生REF-和REF+电压。外部基准范围为0.5V至3.6V，此范围内仍能保证性能。图4所示为500mV输入和500mV至4.2V基准电压范围内器件的典型精度。

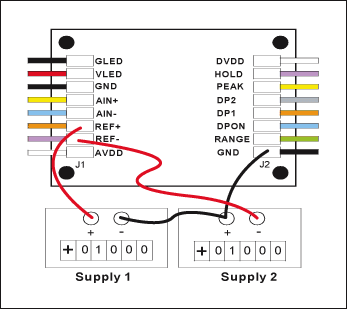

图3. 基于MAX1498/MAX1499/MAX1477的面板表，利用两个基准源产生REF+和REF-

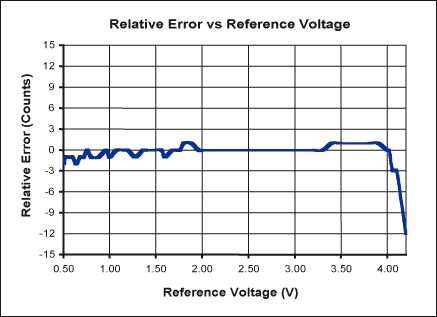

图4. 图3电路误差与基准电压的对应关系
