这篇文章的类似版本出现在2007年4月30日的EE Times杂志上。

支持内置摄像头的闪光功能现在是手机的一个非常普遍的功能。闪光灯的光源是基于高亮度的led。然而，这些led仍然很昂贵，并且只能在有限的持续时间内接受非常高的电流(通常是15秒)。如果LED电流长时间维持在这个最大水平，过热会使亮度降低，过了一定时间，LED就会完全烧坏。因此，为了保证高亮度led具有较长的寿命周期，控制好闪光灯的时间是非常重要的。

在图1中，MAX8607白光LED升压转换器针对使用大电流白光LED的相机闪光灯/频闪应用进行了优化。该芯片集成了1MHz PWM升压转换器、1.5A LDO电流调节器和逻辑控制电路，从而为LED闪光灯控制提供了节省空间的子系统。在Flash模式下，电流可达1.5A，最大值由外部电阻(R1)编程。EN1和EN2 MAX8607输入的最大V(IH)和V(IL)(分别为1.4V和0.4V)允许设计人员使用1.8V外设CMOS I/O引脚来控制LED模式。

为了限制EN控制信号的超时，MAX6421监控电路连接到MAX8607。这个监控电路监控系统电压从1.6到5V。内部激光修整电阻是出厂预设的，可将阈值设置为34个电压预定义值中的任何一个;在这个例子中，我们将使用1.8V阈值的版本。当来自EN1信号的1.8V高电平出现在MAX6421的V(CC)输入引脚上时，在给定的超时延迟期间，芯片在其active-low推挽RESET输出引脚上保持低逻辑电平。低电平超时由电容(C(SRT))在外部设置，以提供更大的灵活性(当C = 330nF时约为900ms)。或者，通过选择具有1.6V预设阈值(低于EN1信号电压)的MAX6421，可以确保在MAX6421复位引脚上的超时延迟后获得高逻辑电平。

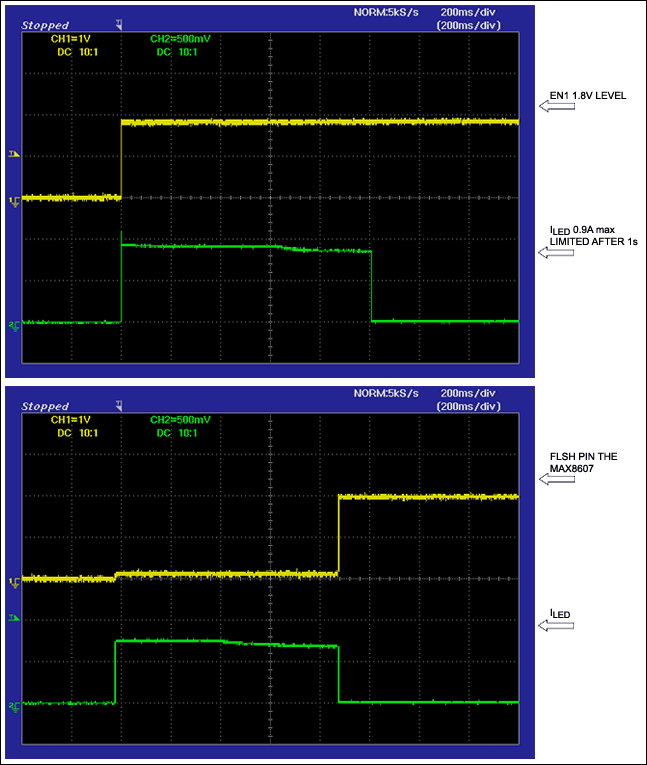

当EN1和EN2引脚走高时，MAX8607上的闪光功能被激活，并且它名义上是活跃的几百毫秒。闪光灯模式下的LED电流由外部电阻I(LED) = (0.6V × 5000)/R1定义。如果EN1引脚连续保持在高电平，MAX6421将通过将RESET输出提高到其逻辑高值来控制电流设置电阻(R1)中的闪光电流，从而自动禁用Flash功能(图2，顶部)。这断开由R1编程的电流源，并将LED电流降低到几毫安(图2，底部)。或者，如果EN2仍然保持高，它可以导致MAX8607切换到它的I电影模式(由R2编程)。

测量:

这里电流设置为0.75A, R1 = 3.9K，延迟设置为900ms, C(SRT) = 330nF。
