这篇文章的类似版本出现在1999年10月4日的EE倍杂志。

开关电容充电泵比等效电感式调节器具有尺寸优势，在小型手持设备中用于提高电池电压很受欢迎。例如，欧洲移动电话中的用户识别模块(SIM)需要5V的稳压电压来为低电流负载供电。其中一个这样的电路(图1)采用两个微小的SOT-23集成电路和三个表面贴装电容器来双重和后调节单个锂离子电池的电压。它从2.7V的最小输出电压提供15mA。

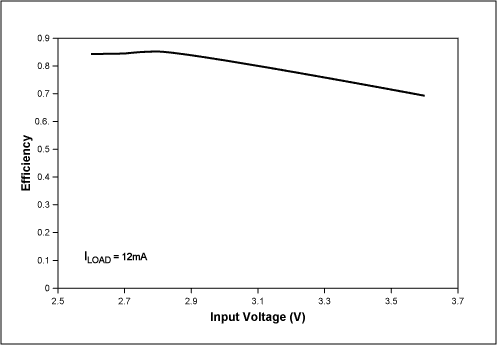

电池电压由输入范围为2V-5.5V的充电泵倍压器(IC1)提升，并通过微功率线性稳压器(IC2)降至所需水平。当电池放电时，系统通过提高效率来补偿下降的电压，在2.8V时达到84%(图2)。由于SIM卡和其他智能卡每天只使用几次，每次使用不到一秒，因此可以牺牲一些效率来换取更小的尺寸和更低的成本。该电路的低静态电流范围从2.6V时的60µA到3.6V时的80µA。
